2017年6月23日，中电投湖南新化桑梓镇20MW分布式光伏发电项目（以下简称 “新化项目”）成功并网发电，标志着湘能楚天电力集团作为唯一拥有装配式集成变电站和预制仓式变电站二种解决方案的高新企业，在变电装备事业方面的节节攀升。是继通威怀宁、龙袍项目之后又一个成功并网的典型光伏项目，从而向实现智能型变电站从全国到全球节能高效环保产品的市场目标更近一步。

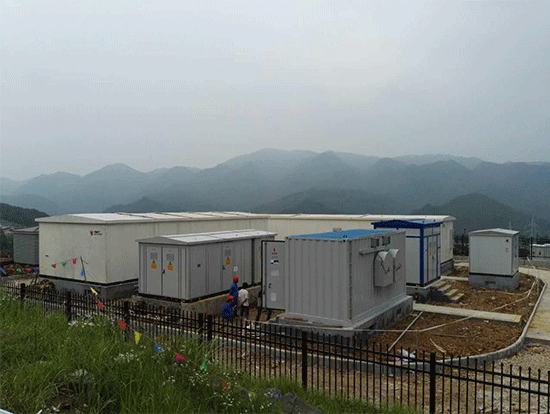

项目位于湖南省娄底市新化县桑梓镇尖山涧村，由湘能楚天电力集团承接建设35kV开关站，采用预制舱建站模式。本工程共装配69696块290W单晶硅光伏组件，实际总装机容量为20.21184MW。工程采用分块发电，集中并网方案。将系统分成11个光伏发电单元，各光伏发电单元的电能通过2回35KV集电线路电缆汇集至35kV开关站。本工程新建一座35kV开关站，光伏电站各方阵经2回35kV电缆集电线路汇集后，在35kV开关站拟通过1回35kV架空送出线路接入对侧110kV曹家变35kV侧，长度约为10km，导线截面暂按150mm2；开关站35kV部分采用单母线接线。35kV系统采用经小电阻接地的方式；开关站内装设一台35kV接地兼站用变压器、一台10kV施工变压器。35kV接地兼站用变接于35kV母线上，10kV施工/备用变压器(200kVA)接于10kV农网；站用电380/220V系统采用单母线接线，正常运行时，站用接地变断路器处于合闸状态，由站用变带所有负荷运行，10kV变压器作为站用变的备用变。当站用变因故障或停电失压时，双电源切换装置自动跳开站用变进线断路器，自动合上10kV施工/备用变压器进线断路器。由10kV备用变带所有负荷运行；为保证本工程光伏电站并网运行时基本不与电网交换无功功率，拟在本项目开关站35kV侧安装1套动态可调的SVG无功补偿装置，补偿总容量暂按±4MVar考虑；本工程35kV开关站选用KYN61-40.5金属铠装固定式开关柜；根据光伏场区实际情况，场地污秽等级按Ⅲ级考虑，35kV户外电气设备按爬电比距不小于3.1cm/kV选型；本工程共采用40.5kV金属铠装固定式开关柜7面，其中：35kV集电线路电缆进线柜2面，35kV电缆出线柜1面，接地兼站用变电缆进线柜1面，PT柜1面和无功补偿装置电缆进线柜1面及计量专用开关柜1面；本工程开关站内装设一台35kV接地兼站用变压器、一台10kV施工/备用变压器。35kV站用接地变接于35kV母线上，10kV施工/备用变压器(200kVA)接于10kV农网。低压设备选择交直流一体化配电装置。考虑到运行特点以及供电要求，400V交流电源采用自动转换开关电器(ATSE)实现自动投切功能，两段母线，不设母线分段开关，对重要供电负荷分别从两段母线上引接。

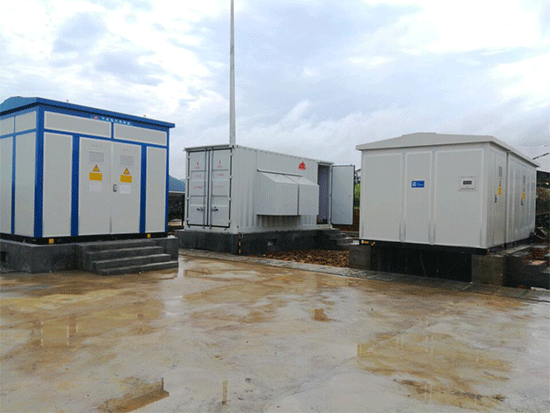

湘能楚天电力集团自主研发制造的预制舱式变电站是采用先进、可靠、集成和环保的智能设备，以全站信息化、网络化等现代科技，自动完成信息采集、测量、控制等功能要求，从一次舱、二次舱、SVG、消弧接地等设备在工厂进行灵活小型化预制，在运输条件有限的情况下设备顺利抵达项目现场，在现场进行集成组装，解决了“变电站进城难”的现实问题，占地少，到现场安装调试即可，周期只要50天，属于项目总承包制，为业主解决建站所面临的各种困扰。而且智能变电站的电气设备都装在预制舱内，属于室内封闭式，不受灰尘、雨水、日照、风雪影响，维护成本大大降低，运行过程中的噪声及电磁辐射也都被屏蔽在金属层内。

预制舱舱体底架由型钢焊接而成，舱体骨架为焊装一体式结构，主要钢材材质选用优质碳素结构钢，屈服强度不小于235MPa，有足够的机械强度和刚度，在起吊、运输和安装时不会产生变形，满足GB17467《高低压预装式变电站》防冲击试验要求，并耐受以下的负荷和撞击：预制舱舱体应运用“冰箱”保温措施与工艺，采用多层复合保温结构，（内部填充物采用建设部许可保温材料，确保整个预制舱的保温和防火性能）+环保防火装修层，壁板厚度不小于120mm，保证保温功效。保温材料导热系数不大于0.04 W/(m•K)；

湘能楚天电力集团秉承客户至上，想客户之所想的服务理念，急客户之所需，诚信务实。其自主研发的智能变电站，不断从客户所需项目中进行可用性培训、可研设计、可靠改进技术分析、设备制造及施工、运维同时着手，通过系统科学的工程技术，不断改进创新，充分彰显智能变电站的优越性，以确保处于行业的绝对领先地位。
