本站出220kV、35kV两个电压等级；主变容量：终期为1×230MVA；220kV出线：220kV电气主接线终期采用‘线路-主变压器’组接线，主变出线1回送至迤那220kV升压站；35kV出线：35kV电气主接线采用两段独立的单母线接线，从同一台主变接入； I段母线，出线1回至站用变+4回光伏集电线+1回SVG出线， II段母线，出线5回光伏集电线+1回SVG出线+1回至接地变；无功补偿：本工程35kV侧无功补偿原则上均采用SVG，无功补偿建设容量2×24MVar，本期一次建成；站用变容量：设1台10kV站用变(1#)，容量400kVA，接入10kV近区线路，作为站用电备用电源，此外施工期可作为施工用电电源。另设1台35kV站用变(2#)，容量400kVA，接于35kV I段母线，作为站用电工作电源；本项目采用预装式变电站建站方式，总平面生产运行采用总体布置，220千伏GIS户外布置于站区东侧，110千伏GIS户外布置于站区南侧、35kV设备采用预制舱和二次舱采用两层布置，布置于生产区西侧，主变布置于220kV GIS，35kV预制舱之间。220kV采用户外GIS，采用架空向东出线，110kV采用户外GIS，采用架空向南出线；35千伏采用金属铠装移开式开关柜单列布置，采用全绝缘管型母线进线，电缆出线；无功补偿装置采用SVG装置，布置于生产区西侧。站区设4.5m宽环形消防及设备运输道路。进站道路从北侧接入。

保护装置应为微机型。要求保护装置及自动装置的信号及故障信息分别采用三个不同的以太网通信接口与微机监控系统及保护故障信息系统通信，部分保护信号采用硬接点方式接入变电站计算机监控系统。系统继电保护及自动装置通信规约采用IEC61850。本站220kV线路保护按双重化配置。本站1回220kV线路配置两套全线速动的光纤纵联分相电流差动保护，每套保护装置均配置两个独立的光纤通道，1路专用光纤通道，1路2M复用光纤通道，保护装置及复用接口设备型号应与线路对侧保持一致。本线路每套保护装置除具有分相电流差动保护功能外，还应具备三段式相间和接地距离保护、四段式零序方向保护、综合重合闸（含检同期、无检定及检无压等同期方式）、三相不一致保护（断路器自带有三相不一致保护功能时，由断路器本体实现）、过流保护等后备保护功能；每套保护装置还应具备远跳功能，当线路断路器失灵时，应能接收母线保护远跳命令，跳开对侧线路断路器。220kV线路断路器设置一台操作箱（断路器操作箱安装在主变非电量保护柜中）；每套保护装置配套设一台打印机。220kV线路保护组柜3面，1台线路保护装置、1台220kV断路器辅助保护、1台打印机等组柜1面， 另一套线路保护装置、1台打印机等组柜1面，共2面； 2M复用通信接口装置单独组柜1面。本站220kV系统采用线变组接线，不设置母线保护，220kV断路器设置一套断路器辅助保护，本保护装置配置断路器失灵保护及三相不一致（断路器自带有三相不一致保护功能时，由断路器本体实现）保护功能，本装置安装在220kV线路保护柜。

本站设置一套保护及故障信息管理子站系统，双机配置，本系统采用100~1000Mbps全开放分层分布式单星型以太网结构，与站内各保护装置（如220kV线路保护、220kV主变保护、220kV断路器辅助保护、35kV母线保护及线路保护、35kV SVG保护、站用变及接地变保护等）及各录波装置等采用IEC61850通信，同时通过调度数据网与贵州省调主站系统进行通信。保护及故障录波管理子站系统组柜1面，由2台保护及故障信息管理单元、1台工作站及存储设备、1台显示器、鼠标、键盘、5台交换机（其中3台布置于本柜、1台布置在GIS二次屏室主变保护B屏，1台布置在35kV开关柜）、1台防火墙、1台打印机等构成。

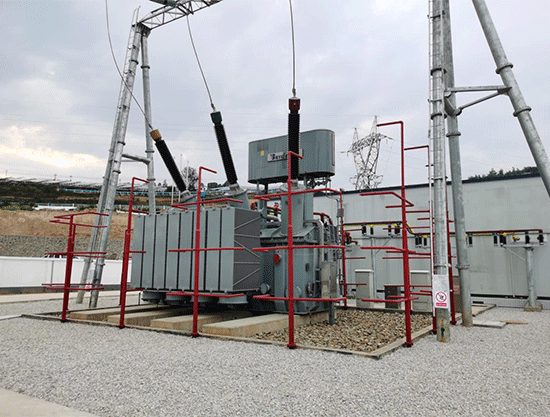

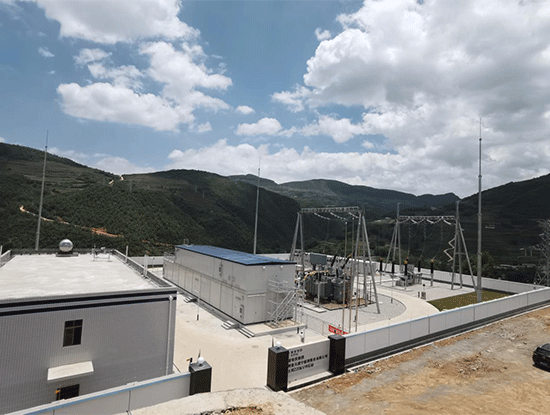

黑土河变电站项目位于贵州省威宁彝族回族苗族自治县位于贵州省境西北部，属亚热带季风性湿润气候，太阳能资源十分丰富，平均海拔2200米，境中部开阔平缓，四周低矮，峰壑交错，江河奔流，是“四江之源”，复杂的地形和气候给设计团队带来了不少难题：

升压站实际海拔高度约为2200米，导致相间距增大，为保证工程可靠性，设计将所有设备的海拔高度按2500米进行修正和校验。修正要点如下：考虑高海拔地区，大气压力下降，空气密度降低，引起对流散热效率下降，不利于主变散热；导线外径的选择根据《导体和电气选择设计技术规定》的要求进行电晕校验；绝缘子数量的修正；配电装置间的最小安全净距修正等。

根据气象条件表，升压站所在地历史最大覆冰为30mm，已经超出了正常的设计覆冰条件，这么严重覆冰通过导线对构架产生的拉力非常大，必须计算导线30mm覆冰情况下对构架的拉力，于是使用博超电气设计软件，通过导线拉力计算，在保证导线设计载流量的前提下，通过对导线的选型进行优化、控制导线的放线弧垂使得导线在30mm覆冰的条件下的拉力控制在构架的设计承受范围内。

在有限的征地布置范围内，将整站划分为生产区和生活区，用道路分隔开。再通过对生产区设备的电压等级和功能进行合理的分区布置，在保证设备的安全距离，满足正常生产和生活功能需要的前提下，进而大大缩小了占地面积，节省了工期和造价。例如迤那占地面积为：77m*84m，类似220kV的升压站至少需要100m*100m的占地面积，缩短了至少30%的占地面积。

黑土河地势尤为陡峭，土建方面需处理坡度高达60度的斜坡，2万立方的填方体积对挡土墙的设计来说也是一大考验，土建专业设计的12米高的挡土墙为地形稳定性提供了极大的保障。

再大的困难也阻挡不了我们12月30日完成送电的决心，实施期间全面解决征地面积有限、海拔高、覆冰重等问题和难点，在对设备进行海拔修正后，符合相关规范、保证各个设备之间电气安全距离的前提下，通过功能的分区对设备进行合理布置，极大的缩小了站内的占地面积，减少了工程的造价。同时设计人员的驻场设计，就是为了更好的根据当地实际环境、气候相结合完成好各项设计，减少设计偏差，最大程度减少施工时的困难，为圆满完成任务奠定基础。

国电投贵州金元公司威宁迤那、黑土河2座220kV变电站项目建设充分体现了EPC的优越性。自主设计和设备选型、采购、设备生产、施工管理的无缝对接，各部门的通力合作 ，形成强有力的E-P-C铁三角，方能实现快速交付。

预制式变电站采用工厂预制，所以设备在工厂制作完成之后进行预拼接，调试完成之后再解列并编号，按一定的顺序发往现场，以利于现场就位和安装，保证安装精度和安全，对于工厂安装和解列以及现场安装，公司制定了一套严格的操作规程，供安装时用。预制舱整体防护等级不低于IP54，具备防尘、防潮、防凝露的效果。舱体内部采用阻燃绝缘隔板，严格分成各个隔室, 各个隔室之间的防护等级为IP4X。满足设备的安装、运行和维护要求，确保设备运行安全可靠外，还需做好人机工程学设计和内部的外观处理，确保舱内整洁、美观。舱内应设置集成吊顶，无顶部骨架、横梁外露；壁板洁净、平整，无外露骨架。
