华润电力乌拉特中旗100MW风电项目220kV升压站PC工程

发表时间:2023-01-07

2023年1月6日23点18分,随着调度员最后一道操作指令的下达,华润电力内蒙古乌拉特中旗100MW风电项目220kV升压站工程(以下简称:乌拉特中旗项目)并网发电成功,这是在一天之内华润电力继随县储能项目成功并网的又一力作。

乌拉特中旗项目位于内蒙古自治区巴彦淖尔市乌拉特中旗甘其毛都镇德日素嘎查,西南距离巴音杭盖苏木18kM,东南侧距离川井苏木约32kM。本期风电场其中心位置约为东经108°06′00"、北纬42°13′00",项目场区海拔高程为1115m~1126m,场区内植被稀疏,地势开阔平坦略有起伏,为荒漠草原。新建一座220kV升压站,甘镇100MW风电项目汇集接入华润升压站220kV侧,升压站以1回220kV线路接入巴中500kV变电站,建设长度18km 220kV线路,装机容量为100MW,布置15台单机容量为6700kW的风力发电机组,升压站包括综合楼、辅楼、预制舱生产区及电气设备及相关设备基础等,采用线变组接线型式,储能配置规模按项目装机规模30%考虑,充放电时间2小时,储能功率为30MW,储能电量60MWh。

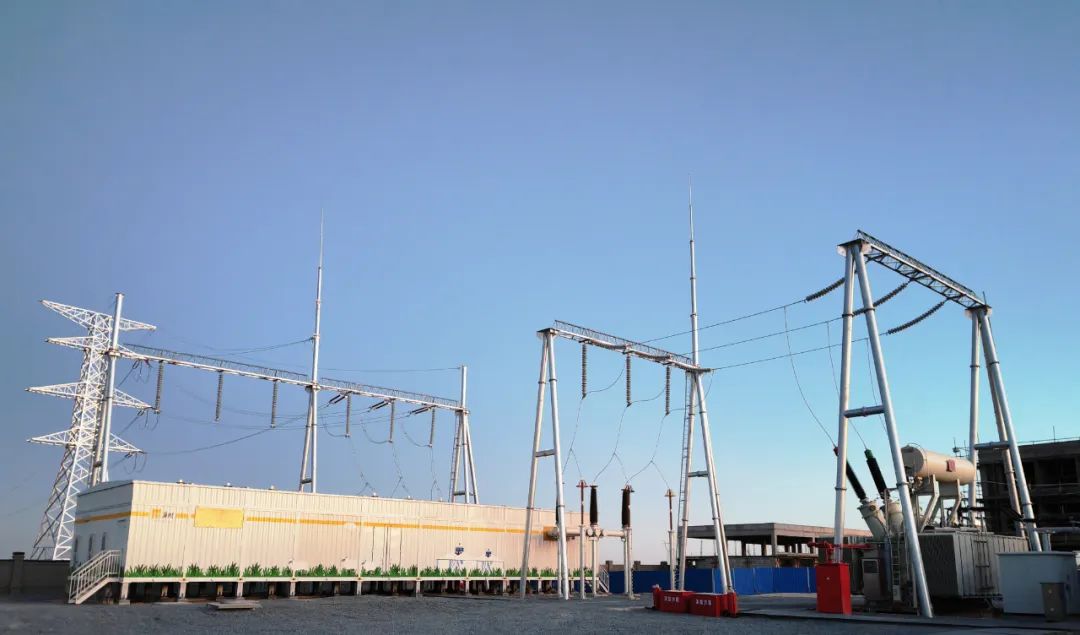

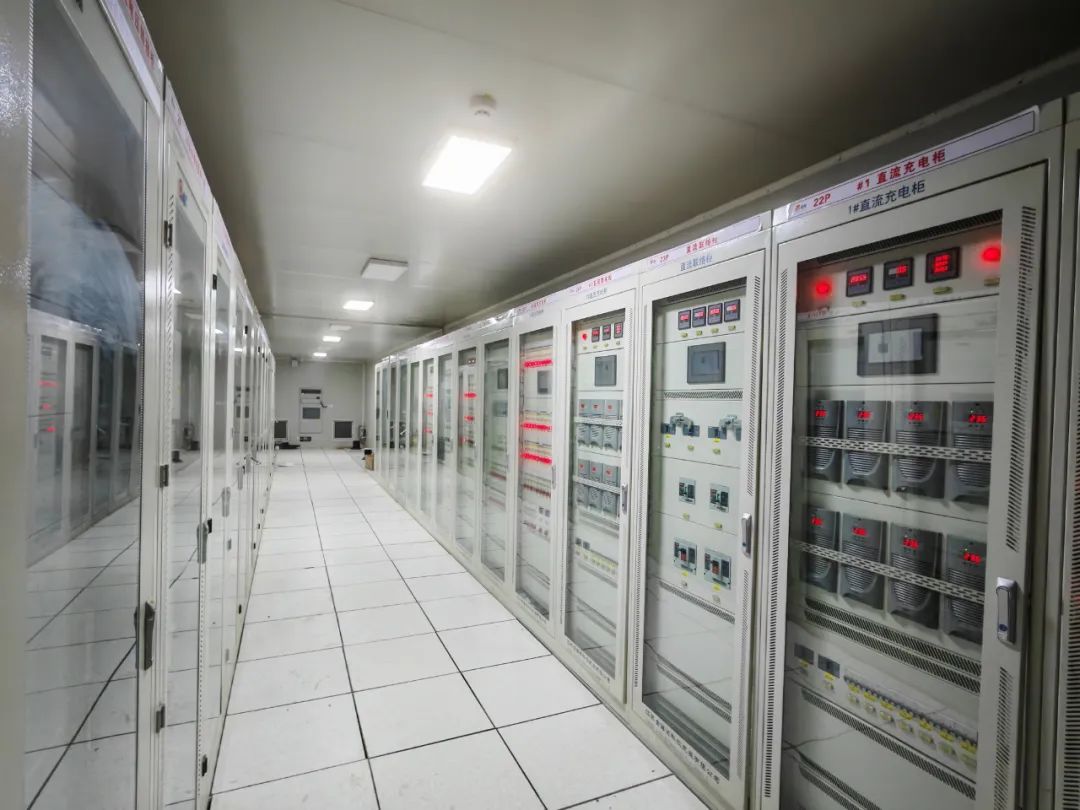

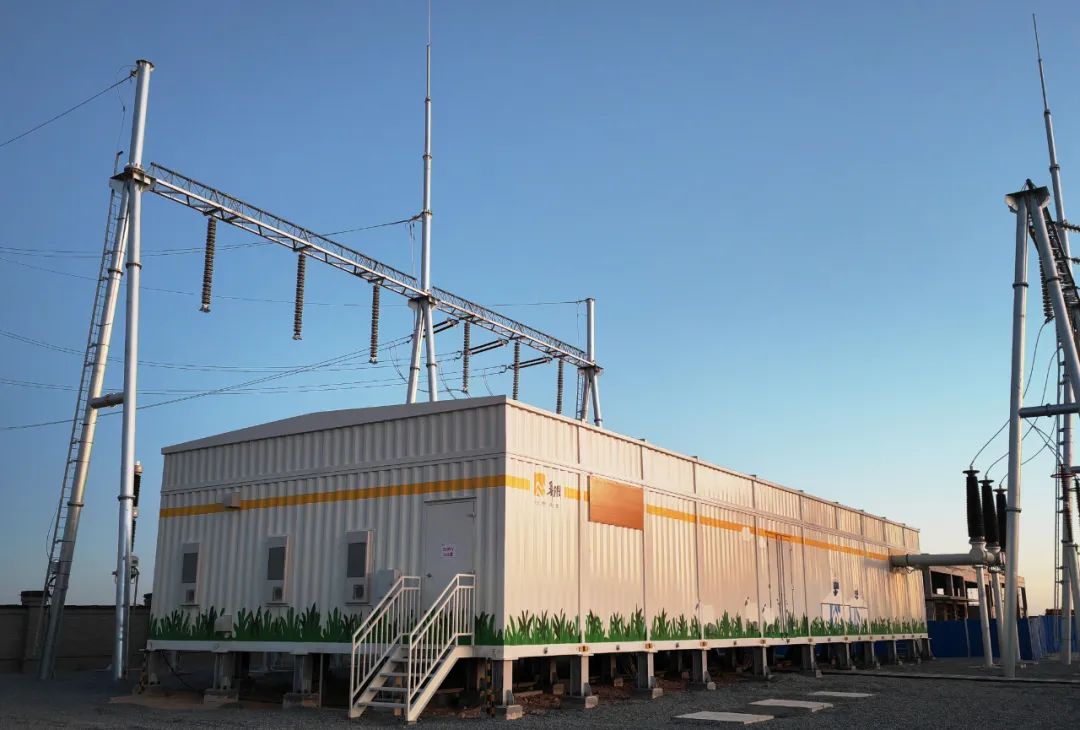

风电场220kV升压站按“预制舱式+现场集控中心”模式,生产区采用工厂预制式模块化升压站结构,GIS预制舱、35kV配电设备预制舱、二次设备预制舱、SVG设备预制舱等均为室外设备安装于基础钢构平台上,所有的钢构平台通过金属性硬连接互相连接形成整体,钢构平台安装于预制基础上。监控系统工作站安装在综合楼中控室的集控台上,采用立体安装方式。本项目装机容量共计100MW,新建1座220kV升压站,甘镇100MW风电项目汇集接入华润升压站220kV侧。同时,升压站以1回220kV线路接入巴中500kV变电站,线路长度约17km。

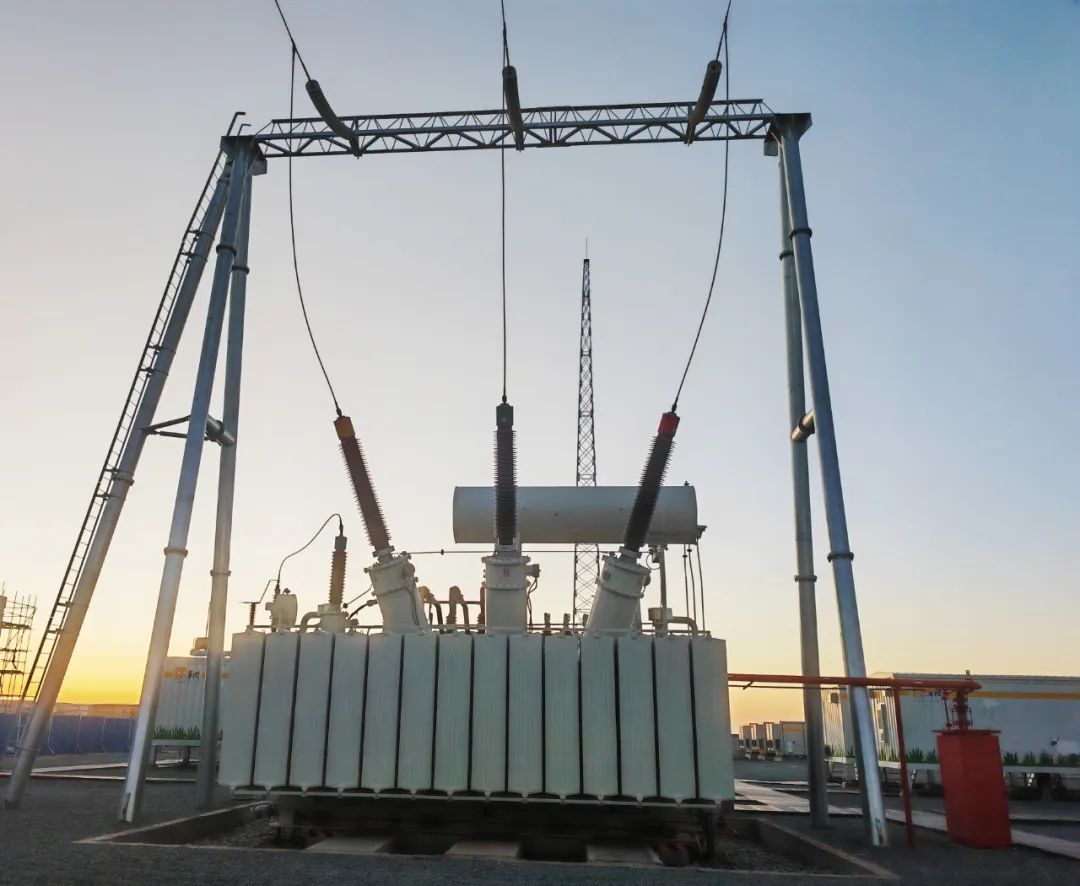

华润电力乌拉特中旗100MW风电项目升压站以 1 回 220kV 线路送出。 220kV配电装置规划主变进线2回,出线2回,本期建设1回主变进线,2回出线;220kV配电装置采用GIS预制舱布置方案,采用单母线接线形式。本期安装1台220kV户外三相铜芯双绕组(带平衡线圈)有载调压变压器,电压比 230±8×1.25%/36.75kV/10.5kV(平衡绕组),接线组别Yn,yn0+d11,阻抗电压14%,冷却方式采用自冷; 35kV采用单母线接线方式。35kV配电装置采用预制舱式35kV气体绝缘开关柜。220kV配电装置采用220kV GIS预制舱。升压站生产区采用工厂预制式模块化升压站结构,生活区采用建筑物方式。本工程升压站总平面布置围墙(中心线)占地为138m×133.5m。站内主要建筑为综合楼及辅房,采用框架结构。生产区由东向西依次为220kV配电区域、主变区域和SVG配电区域、设备舱区域、储能区域。整个设备区通过4.5米环形道路相连,满足消防需求。站区内设备区地坪采用碎石地坪,生活管理区绿地为主。设备为一次预制舱、二次预制舱、蓄电池舱、站用变低压配电舱、SVG箱体、主变压器、接地变、10kV备用变、避雷针等,设备采用集装箱形式,实现整体吊装,快速施工。站内布置紧凑合理,设运输及巡视道路。
