华润电力湖北赤壁车埠120MW渔光互补光伏项目220kV升压站PC工程（以下简称：赤壁项目）成功并网，这是湘能楚天与华润电力成功合作的又一力作，获得业主方领导的高度赞赏。赤壁项目投运后预计年平均发电量为1.43亿kWh，是积极落实国家和湖北省能源战略，坚决贯彻赤壁市政府的指示精神，助力赤壁地区加快构建清洁低碳、安全高效的现代能源体系，为当地渔业增效，推动农村三农融合发展、统筹推进乡村振兴发展、民生需求保障和农民增收增产，推动美丽乡村再升级做出重要贡献。

华润赤壁车埠120MW渔光互补项目选址位于湖北省赤壁市车埠镇和赤壁镇稻虾养殖田，经纬度 (113°41′35.27664″ ，29°46′0.446484″) 。本项目站址区域距车埠镇西约6公里，距赤壁镇约15公里，距赤壁市约32公里，站址经国道 G351、村村通道路可达，交通条件较好。光伏场呈南北分部，设置220kV升压站一座，升压站场地较为平坦，自然地形高程约为29.8m~35.8m，高差约为6m。

本项目划区域面积约2750.63亩，场址主要位于渔业与稻虾养殖区。光伏项目总装机142.46064MWp，建设220kV升压站一座，主变容量为 120MVA。采用组串式并网系统。本项目总装机容量 142.46064MWp，交流侧装机容为120MW，拟布置安装263816块单块容量为540Wp光伏组件。平单轴支架采用转动轴南北向布置，支架最大跟踪角度为±45°，按28x2或42x2块组件进行布置；固定打桩方式光伏方阵组串数取N=28，单个光伏方阵由28块光伏组件构成，组件倾角去取16°。固定式光伏阵列通常成排安装，一般要求在冬至影子最长时，两排光伏阵列之间的距离要保证在当地真太阳时上午9点到下午3点之间前排不对后排造成遮挡。本项目为渔光互补项目，根据地形条件以及项目所处位置，本项目固定支架采用单排支架方案，桩基列间距为4.8米，行间距为7.5米，组件最低点距离地面高度为2.0米。本项目光伏电站以3.15MW作为一个光伏方阵发电单元，根据总体布置，设置35个光伏阵列。每个3.15MW光伏方阵配置14台组串式逆变器，采用交流电缆连接至3150kVA箱变，光伏方阵经逆变升压至35kV，每3~4个光伏方阵组成一回集电线路，共敷设4回集电线路至升压站35kV电气配电楼。光伏场区电缆型集电线路采用铝芯电缆。

本项目 220kV 升压站采用户外GIS建设型式，围墙长宽尺寸为62.5m×57m。电气总平面布置力求紧凑合理，出线方便，减少占地面积，节省投资。全站总布置按照终期规模规划，本期规模设计建设，本工程终期规模与本期规模一致。220kV升压站内设置有生产区 (含220kV户外GIS、户外主变压器、35kV开关柜预制舱、户外 SVG、二次设备预制舱等)、检修舱 (含辅助用房等)、接地变成套装置。进站大门设置于站区西北侧；检修舱置于站区东北侧；生产区设置有环形 道路。220kV 户外 GIS 配电装置布置在站区南部环形道路外、35kV 配电装置预制舱、二次设备预制舱等布置布置于生产区北部环形道路内，户外主变压器布置于生产区中部环形道路内。升压站内为满足220kV主变运输及消防要求，设置环形主道路，主道路宽度为4.5m。主变压器220kV侧采用软导线引线，35kV侧采用全绝缘管母线引入预制舱内35kV进线开关柜。

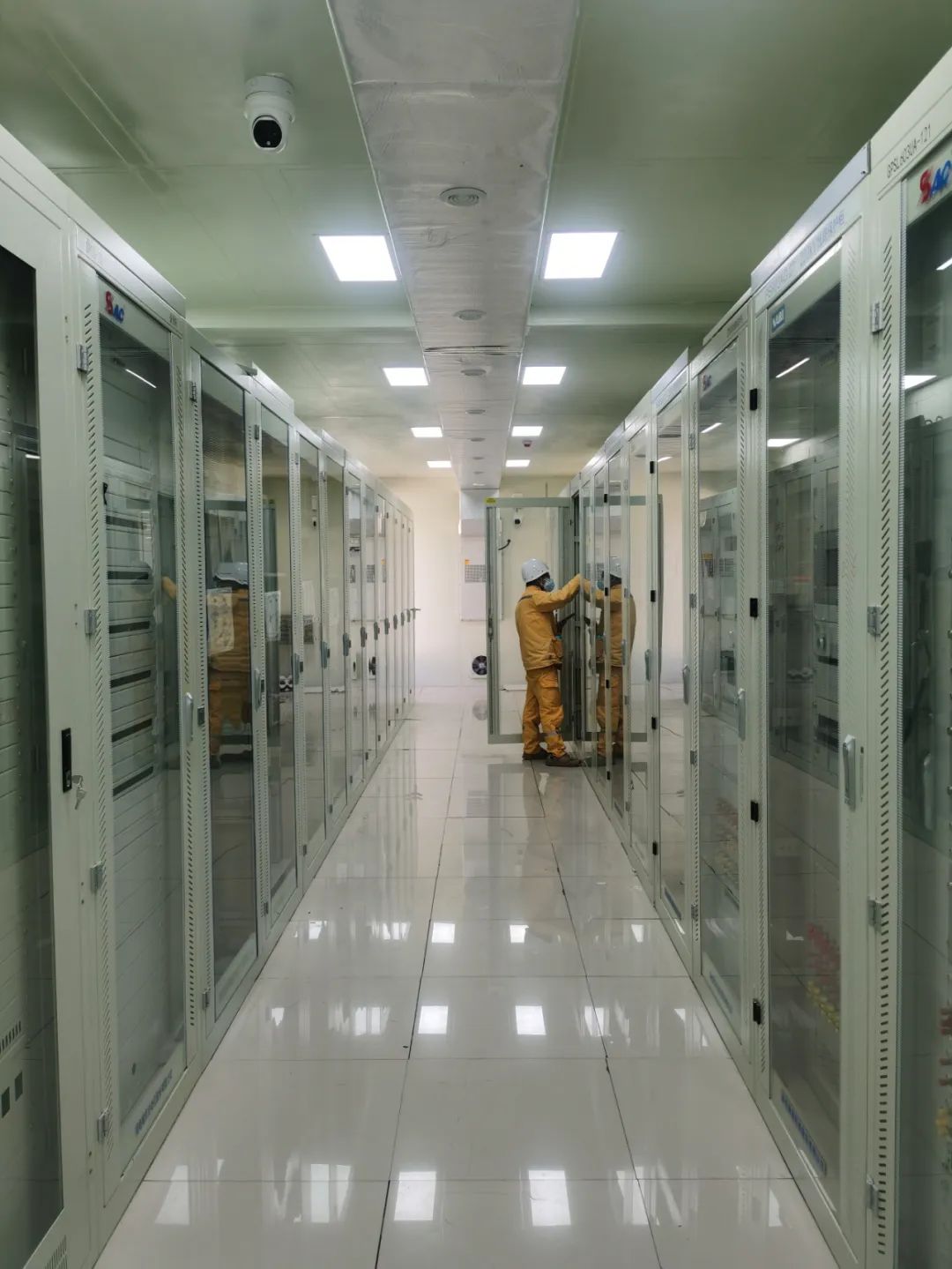

本升压站采用微机监控的自动化系统，即将升压站的二次设备(包括控制、保护、信号、测量、自动装置、远动终端等)应用自动控制技术，微机及网络通信技术，经过功能的重新组合和优化设计，组成计算机的软硬件设备代替人工对变电站执行监控、保护、测量、运行操作管理，信息远传及其协调的一种自动化系统。本期监控系统容量配置按远景规模考虑，硬件配置按本期规模设置。

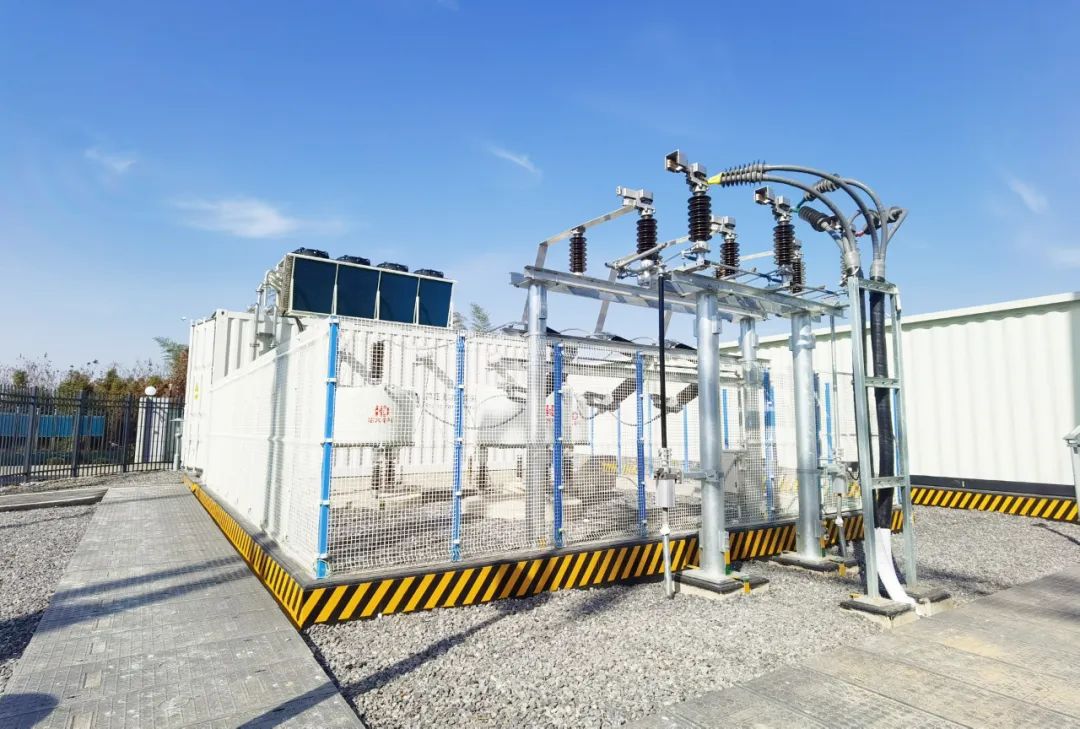

   预装式开关站为无人值守变电站设计型式，采用工厂预制式模块化开关站结构，站内模块内部及相互连接电缆均实现工厂完成全部生产、安装，运至项目现场。现场对模块进行固定并连接模块之间的电缆。智能预制舱式开关站是基于现有户外箱式变电站产品的成熟制造技术技术，结合“标准化设计、工厂化加工、装配式建设”的特点，实现了电网建设改造中一、二次系统的集成化、装配模块化、建设过程工厂化、施工简单化的“四化”户外装置，缩短了建设周期，降低了工程造价，提高了电网运行的可靠性。

功能模块的划分与组成

各预制舱功能模块完全按照“工厂化设计、生产及调试+配送式运输+现场整体钢构平台安装”的模式，极大了缩短了变电站建设周期，符合国网“配送式”建站需求的技术趋势，同该模式摒弃了传统的现场“湿法”施工，从而节约了水资源，保护了变电站周围的生态环境。

光伏电站的火灾报警系统主要由火灾自动报警控制器及消防联动控制装置，点式感烟、感温火灾报警、声光报警及联动模块等设备组成。在本项目设计范围内的二次预制舱等设置火灾报警探测器，火灾报警探测器纳入到整个厂区的火灾自动报警系统中，由消防控制中心发出警报并进行相关联动。
