国家电投集团贵州金元威宁县龙街海东梁子220kV升压站EPC工程

发表时间:2021-09-25

2022年9月22日,国家电投集团贵州金元威宁县龙街海东梁子220kV升压站EPC工程举行了隆重的开工仪式,标志该项目正式开工,吹响全面建设的号角。微信图片_20211011105311.jpg

国家电投集团贵州金元威宁县龙街海东梁子220kV升压站项目是继贵州黑土河、迤那两个项目后又一座需12月30日完成送电的220kV变电站。时间紧,任务重,为保质保量完成项目总体并网目标,湘能楚天项目部与各参建单位继续迎难而上、科学施策,严把质量安全关,合理调配材料设备到货,力争12月30日全面完成项目建设及并网发电目标。

在2020年12月27日,国家电投集团贵州金元威宁县龙街海东梁子220kV升压站EPC工程成功完成送电,湘能楚天凭借其超强交付能力,再次为国电投集团贵州金元公司上演“中国速度”!国家电投集团州金元威宁县龙街海东梁子220kV升压站EPC工程采用预装式变电站建站方式,总平面生产运行采用总体布置,220千伏GIS户外布置于站区东侧,110千伏GIS户外布置于站区南侧、35kV设备采用预制舱和二次舱采用两层布置,布置于生产区西侧,主变布置于220kV GIS,35kV预制舱之间。220kV采用户外GIS,采用架空向东出线,110kV采用户外GIS,采用架空向南出线;35千伏采用金属铠装移开式开关柜单列布置,采用全绝缘管型母线进线,电缆出线;无功补偿装置采用SVG装置,布置于生产区西侧。站区设4.5m宽环形消防及设备运输道路,进站道路从北侧接入。


本站出220kV、110kV 、35kV三个电压等级;主变容量:终期为(1×270+1×200)MVA;220kV出线:220kV电气主接线终期采用单母线接线,主变进线2回,出线1回(至乌撒500kV变电站),母线PT间隔1回; 110kV出线:110kV电气主接线终期采用单母线接线,主变进线1回,出线2回(1回至得来洞110kV升压站,1回至夏家坪子110kV升压),母线PT间隔1回; 35kV出线:1#主变35kV电气主接线采用两段单独的单母线接线,主变进线2回,出线2回至站用变、出线2回至接地变、出线10回光伏集电线、2回SVG出线;2#主变35kV侧电缆出线1回至SVG。无功补偿:本工程35kV侧无功补偿原则上均采用SVG,无功补偿最终容量为2×35MVar+1×42MVar接入升压变对应35kV母线;站用变容量:设1台35kV站用变,容量400kVA,接于1#主变35kV母线,作为站用电工作电源;另设1台10kV站用变,容量400kVA,接入10kV近区线路,作为站用电备用电源,此外施工期可作为施工用电电源。



继保室、蓄电池室采用预制舱布置,直流蓄电池室和通信蓄电池室位于舱体二层,继保室位于预制舱体二层,中控室位于综合楼一楼。35kV保护测控一体化装置及电能表就地布置于高压开关柜上,布置于预制舱一层,二次额定电流为1A,直流系统电压为220V。变电站自动化系统采用双以太网,主机/操作员工作站双重化配置,站控层设备按本期规模配置,间隔层设备按本期配置。220kV线路按双重化原则各配置两套独立的保护,均采用光纤分相差动保护,两套主保护均配置两个独立的光通道接口,两通道均采用复用光纤通道,两侧保护装置选型一致。220kV母线为单母线接线,配置2套含失灵保护的母线差动保护,每套线路保护及变压器保护各启动一套失灵保护,不单独配置失灵保护柜,失灵保护电流判据功能由母线保护实现。两回110kV线路均采用全线速动光纤分相电流差动保护,分别对应秀水得来洞 110kV 升压站和五里岗夏家坪子 110kV 升压站,保护装置采用专用光纤芯通道进行传输,两侧型号版本一致。110kV 部分采用单母线接线,本期配置 1 套 110kV 母线保护装置,由母线差动保护、母联过流保护、母联失灵和死区保护构成,并具有复合电压闭锁功能。本工程35kV出线保护均下放至开关柜,35kV两段母线各配置一套35kV母线保护,单独组屏布置于继保室。本站主变配置双重化的主、后一体化变压器电气量保护和一套本体非电量保护,主保护配置纵联差动保护,同时每台主变均配有一套油色谱在线监测装置。220kV GIS及110kV GIS设备具有完善的电气闭锁,35kV部分配置机械闭锁。本期新增3面故障录波柜,其中35kV故障录波柜1面、主变故障录波柜1面、220kV及110kV线路故障录波一面,用以记录220kV、110kV及35kV母线电压量,220kV、110kV线路、35kV线路及主变高、中、低压侧的交流电流量和保护装置的动作情况。考虑到本线路处于高山地区、线路较长、巡线比较困难、本期配置一套行波测距装置,通过调度数据网接入行波测距主站系统及线路对侧站点,行波测距装置型号与线路对侧一致。本期配置一套独立的保信子站,站内个保护均需接入该子站,该子站需接入毕节地区保信主站和贵州省调保信子站。本期配置1套独立的低频低压解列及高频切机装置和1套防孤岛保护装置,两台装置共组一面屏。本站配有安全稳定控制装置,最终配置方案由电力调度部门确定。本工程计费关口点暂定早220kV出线侧,按主备0.2S级双表配置,与电能量采集装置共组一面屏,两台主变高低压侧共计6块电度表组一面屏,两回110kV线路和380V共计4块表计共组一面屏,35kV部分计量下放至开关柜。本站还配有电能质量监测系统、PMU同步向量测量系统、时间同步系统、AGC/AVC控制系统、光功率预测系统、一次调频系统、二次安全防护系统、视频及环境监控系统及火灾系统。本工程配置两套300Ah直流220V系统,2套5kVA交流不间断电源系统,2套500Ah直流通信电源。


海东梁子能够顺利高效完成任务离不开领导的高度重视和项目部不分昼夜的辛勤工作,还有一个重要因素是因为这个项目是集采购、设计、施工为一体化的工程,无论是采购和设计的设备确认,还是设计和施工的项目沟通,都是能及时快速的联系到负责人员,对问题进行解决。

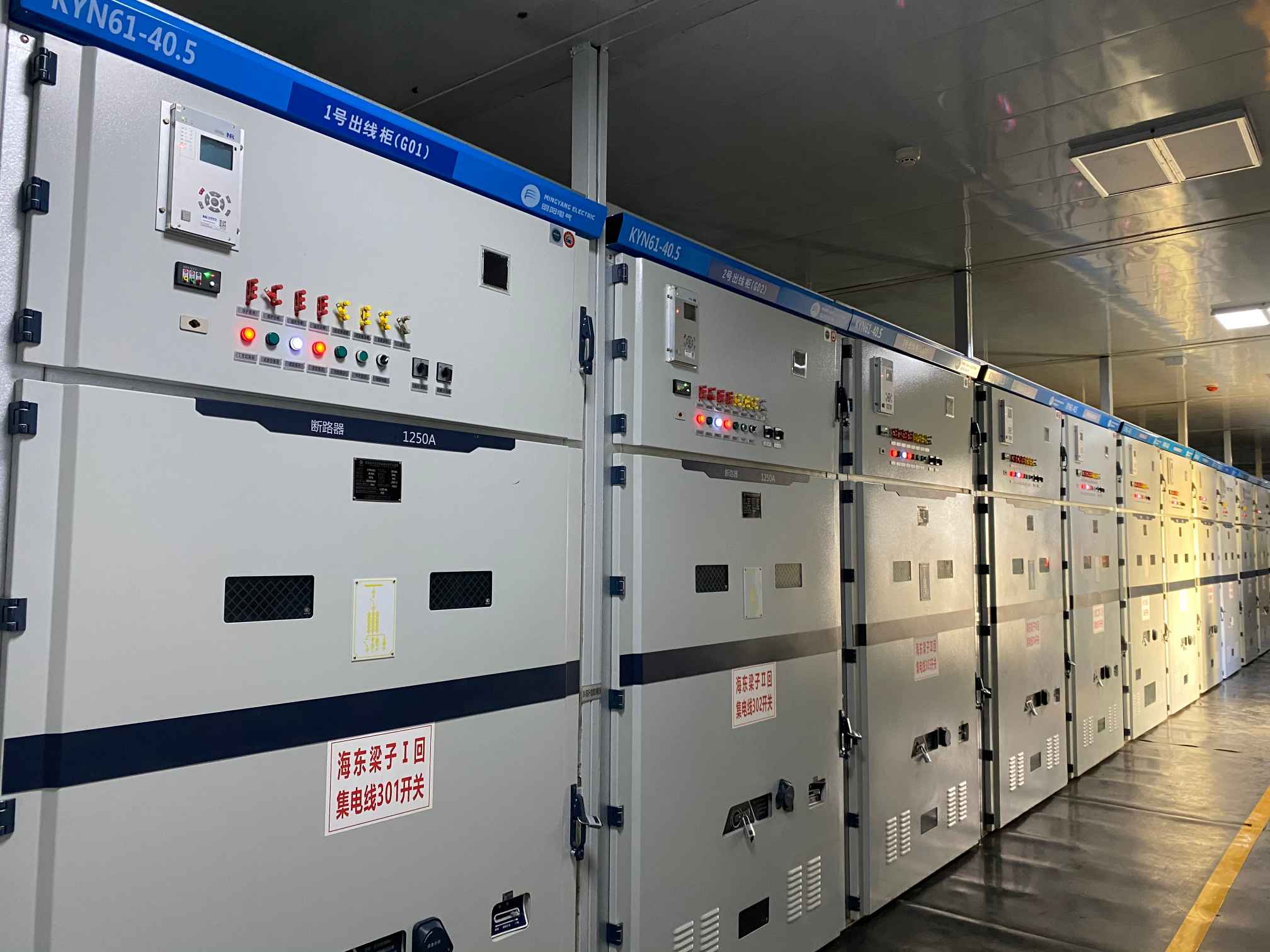

此次35kV开关柜由湘能楚天的特种舱体与集成装备事业部完成运往现场,特种舱体与集成装备事业部是对湘能楚天专门成立专门针对国内外预制舱体前沿设计,针对客户个性化需求成立的部门,并针对现场设备进行专有人员进行现场调试。

  预制舱防涡流措施,当母线穿隔预制舱体时,预制舱厂家应采取可靠的防涡流措施。固定母线用金属夹件应选用奥氏体不锈钢或铝等非磁性材料,预制舱舱体上安装金属夹件的门板及框架应选用不锈钢或铝等非导磁材料,以保证母线进入预制舱舱体时不形成导磁回路。

预制舱内开关柜及二次屏柜、箱、汇控柜内设置二次专用等电位接地铜排,同一舱体内互相连通,并在末端设置接地端子,铜排截面不小于120mm2;二次屏柜内等电位接地排采用截面积不小于120mm2的铜带(缆)与其余预制舱二次等电位接地网连接,连接点处需设置明显的二次标识。

湘能楚天还专门致力于新型变电站智慧运维。此次监控系统为保证变电站设备运行信息采集的完整性,应配置足够的通信接口装置,采集站内其它智能装置的运行信息,不满足IEC61850标准的应采用RS485或以太网连接,通信协议推荐采用DL/T667-1999。至少应具备以下通信接口:交、直流电源系统监控装置、站内电度采集装置、通信机房动力环境监视系统、安全稳定控制装置、低频低压减载装置、小电流接地选线装置、消防及火灾自动报警系统、图像监视系统、继电保护与故障录波信息管理子站系统、设备在线监测系统等。
