中电投山西乡宁县50MW风电场220kV升压站EPC工程设计

发表时间:2020-11-07

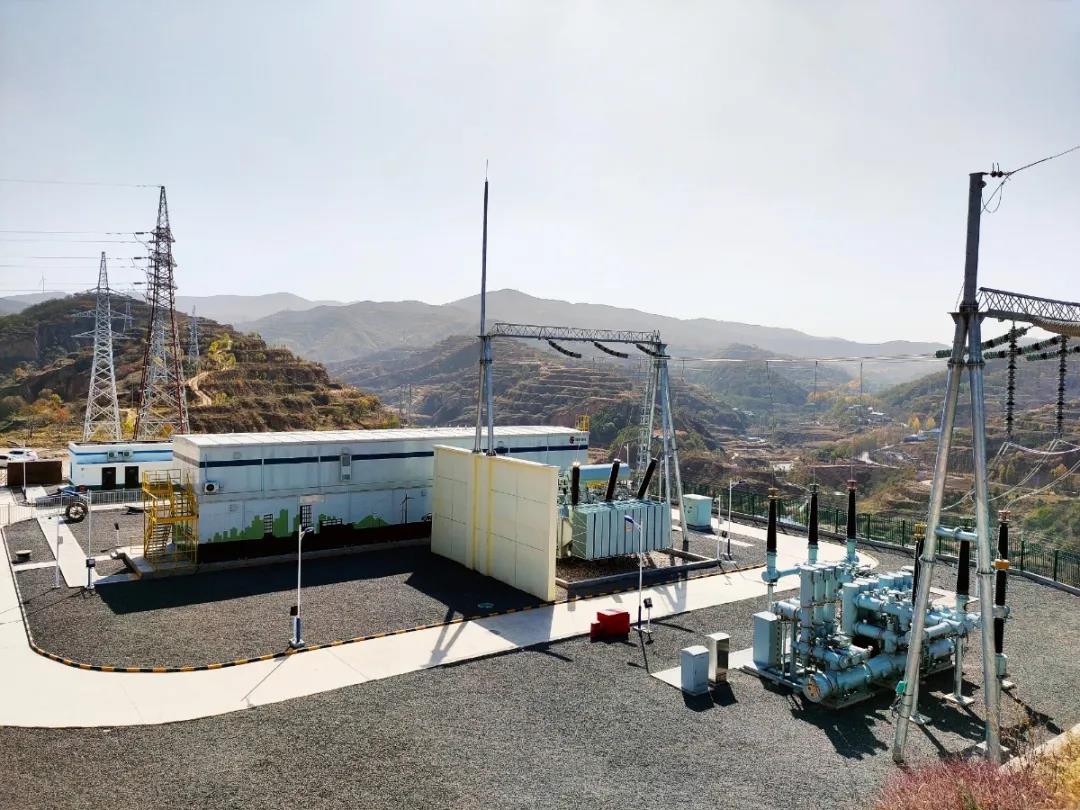

国家电投山西乡宁风电项目总体规划为200MW,分四期建设。本期为一期工程,规划容量50MW。风电场新建一座220kV升压站,采用预制舱组合变电站解决方案,整个站区占地约4845㎡。根据出线方向要求将主变布置于生产区中部位置,主变东面方向为立体舱体35kV配电舱体,二次舱体布置在35kV配电舱体上面,无功补偿舱体及户外SVG设备,主变西北面为GIS、出线构架、事故油池及集水池。

中电投乡宁县50MW风电项目220KV升压站位于山西省临汾市乡宁县西南侧。升压站距离乡宁县县城约15公里左右,距临汾市54公里,离乡宁收费站9公里。地质是黄土。海拔高度约 961~1016m之间。本变电站在系统中为终端220kV变电站。主变规划容量为2×100MVA,本期为1×100MVA,屋外布置。220kV电气主接线规划为单母线接线,规划出线1回,本期建成单母线接线,出线1回,至乡宁220kV变电站。220kV配电装置为户外GIS。35kV电气主接线规划为单母线分段接线,规划出线8回,本期建成单母线接线,建设4回,35kV每段装设1组无功补偿装置。35kV配电装置采用户内开关柜,单列布置。220kV侧通过中性点接地,配置有并联的中性点避雷器及放电间隙,35kV经接地电阻接地方式。本站防污等级按d级考虑。

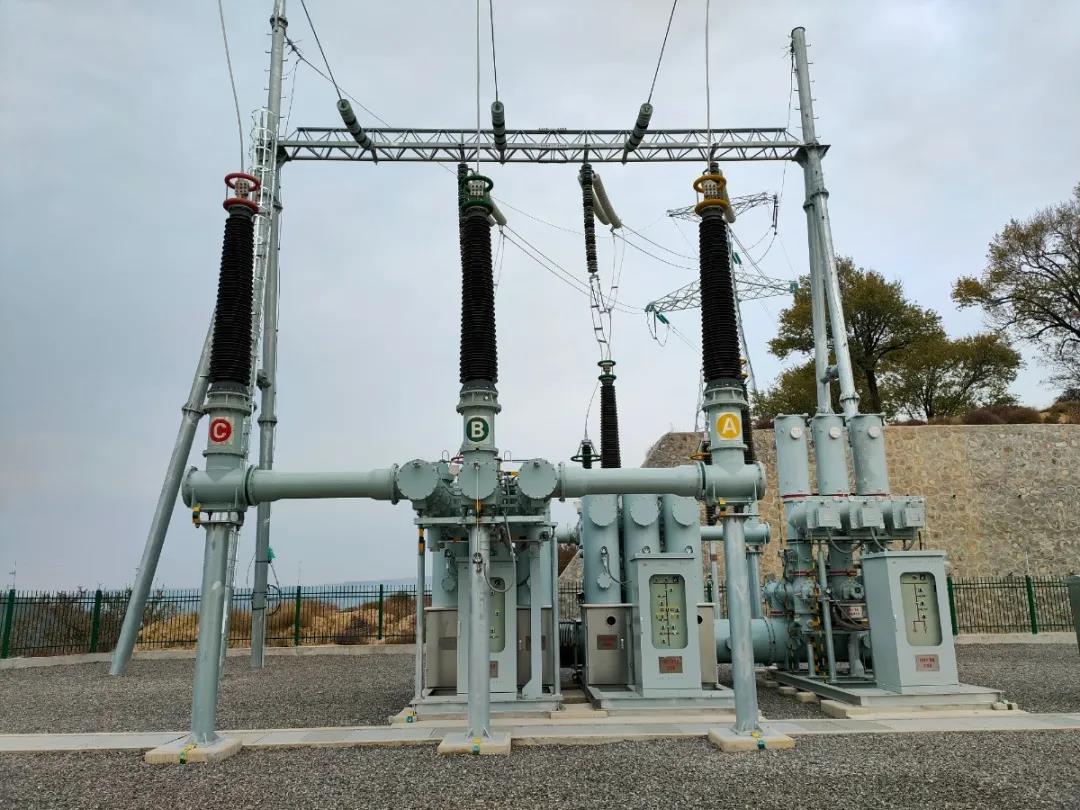

本站按无人值班变电站进行设计,全站二次设备均采用DL/T860统一的通信规约。主变压器采用户外布置;220kV GIS配电装置采用户外布置,布置在站区北侧,本期SVG无功补偿装置采用集装箱式布置,SVG电抗器采用户外布置,两组设备并列布置在站区南侧,二期一组SVG无功补偿。35kV配电装置采用立体式预制舱布置,布置在站区中部。中控室、二次设备室、蓄电池室采用预制舱布置,布置在35kV配电舱二层。站区进门道路布置在站区南侧,站内设置环型道路。全站南北长82m,东西长57m,围墙内占地4700m²。站区布置紧凑合理,功能分区明确,站区内道路设置合理流畅。

本升压站以1回220kV出线至220kV乡宁升压站220kV侧。继电保护采用微机型保护装置,各种保护装置的配置应符合GB/T14285-2006《继电保护和安全自动装置技术规程》。根据接入系统报告及《国网山西省电力公司关于乡宁县国家电投新能源发电有限公司临汾乡宁风电场一期50兆瓦工程接入系统方案评审意见》(晋电发展〔2018〕450号),220kV 线路配置2套光纤分相电流差动保护作为主保护,每套主保护兼有完整的后备保护功能、重合闸功能。采用分相操作箱,分相操作箱应能与两组跳闸线圈配合。

风电场220kV母线按双重化配置2套独立集中式母线差动保护和失灵保护,失灵保护功能含在母线保护中,双重化配置的每套线路(主变)保护动作各启动一套失灵保护。母线和失灵保护均设有复合电压闭锁功能。每套保护只作用于断路器的一组跳闸线圈。35kV系统规划建成两段单母线接线形式,本期建成一段母线,配置1台35kV母线保护装置,具备母差保护、充电保护等功能,35kV母线保护装置要求满足两段母线的接入。35kV母线保护装置组1面柜,放置于继电保护室内。根据国家电网公司相关要求及风电场的负荷特性,本期工程配置电能质量在线监测装置1套,对并网联络线路可能引起的电压偏差、频率偏差、三相不平衡度、负序电流、谐波、闪变、电压波动、电压暂降、暂升、短时中断等进行在线监测。并以网络方式将监测信息送至山西省电能质量监测中心。

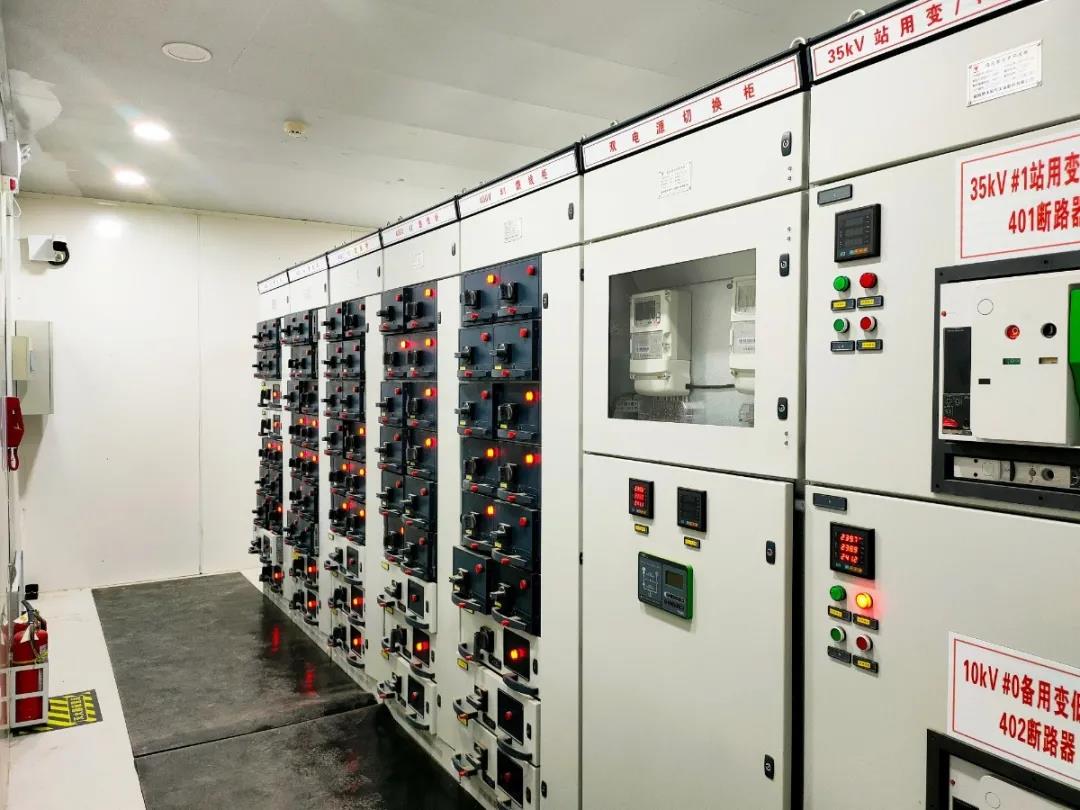

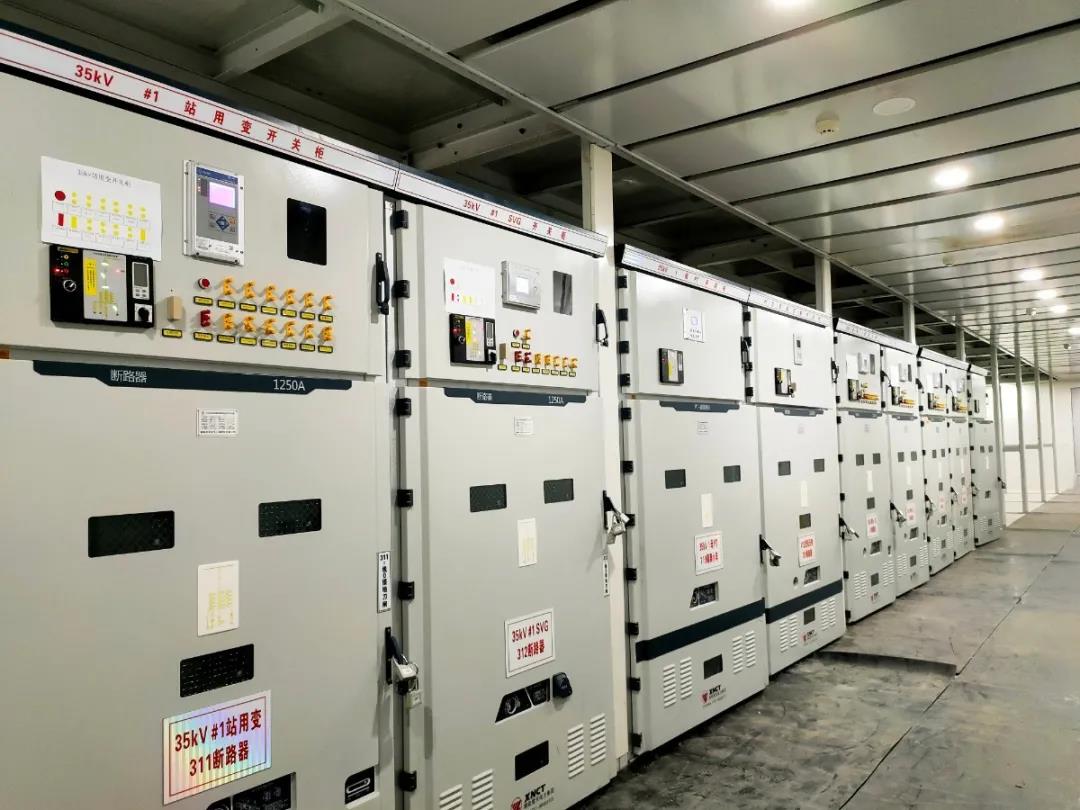

山西乡宁220kV预制舱式变电站舱内设备精良,电气元件均采用国家知名品牌,产品集成环境、加工设备及质量体系均有可靠保证;舱体设备舱体体积小巧,结构紧凑,防尘、防潮、防凝露;舱体外观采用专业的工业设计进行设计,外形美观、大方,整体与环境协调一致。




自开工建设以来,乡宁项目部发扬攻坚克难、协同作战的优良作风,比效率、赶速度、拼干劲,“白加黑”“5+2”,争分夺秒,卯足干劲,攻克一个又一个难题,全力奋战,确保成功送电。



品质的保障,来源于对产品的高度负责,细节的精细化把控。乡宁项目部在建造过程中狠抓品质,要求更高的设计水准与建设水平,在升压站土建、电气施工中不放过任何一个细部处理,严把技术关、质量关,才能经得住业主的验收考验,才能铸就一方精品工程。


预制舱舱体底架由型钢焊接而成,舱体骨架为焊装一体式结构,主要钢材材质选用优质碳素结构钢,屈服强度不小于235MPa,有足够的机械强度和刚度,在起吊、运输和安装时不会产生变形,满足GB17467《高低压预装式变电站》防冲击试验要求,并耐受以下的负荷和撞击:预制舱舱体应运用“冰箱”保温措施与工艺,采用多层复合保温结构(内部填充物采用建设部许可保温材料,确保整个预制舱的保温和防火性能)+环保防火装修层,壁板厚度不小于120mm。

加足马力,不负韶华。湘能楚天以过硬的作风拼进度、保质量,让质量、进度“比翼齐飞”。湘能楚天预制舱式升压站,坚持“安全、绿色、高效”的设计理念,以其“快速建站、节省土地、建设灵活、外观精美”的突出优势,打造“靠得住、信得过”的履约品牌,让每一座变电站成为经得起时间冲刷的不朽作品。
