2017年6月28日19:36，中电投垣曲12MW屋顶光伏项目（以下简称“垣曲项目”）成功并网发电，这是湘能楚天电力集团在中国智能变电站市场上又一成功并网运行的案例。

中电投垣曲12MW屋顶光伏项目位于山西省运城市垣曲县，本项目由国家电力投资集团公司（简称国电投）建设，35KV预制舱变电站项目由湘能楚天电力集团承接建设，采用预制舱变电站建站方式。

开关站根据地形呈矩形布置，南北方向长50m，东西方向宽50m，开关站围墙内用地面积为2500m2。根据DL/T5056-2007《变电站总布置设计技术规程》以及本光伏电站气象、地形地质条件、配电要求，本开关站采用35kV配电装置布置。开关站按东西向分为一次预制舱区和二次预制舱区、生活区、12台1000kVA箱变及2台1000kVA逆变器开关站（箱变及逆变器不在此次招标范围内，只预留区域）。开关站四周布置2.5m高的铁艺围墙，开关站的出入口布置在西侧围墙，开关站内包括一次预制舱、二次预制舱、无功补偿预制舱、生活预制舱、12台1000kVA箱变及2台1000kVA逆变器等（箱变及逆变器不在此次招标范围内，只预留区域）。

根据系统规划，本开关站建成后为1座35kV终端开关站。35kV母线规划为单母线接线方式。开关站的运行管理按“无人值班,少人值守”方式设计，取消常规控制、信号屏，由计算机监控系统对现场所有断路器、电动隔离开关实现全监控。开关站计算机监控系统采用开放式分层分布式系统，全站网络由站控层和间隔层组成。

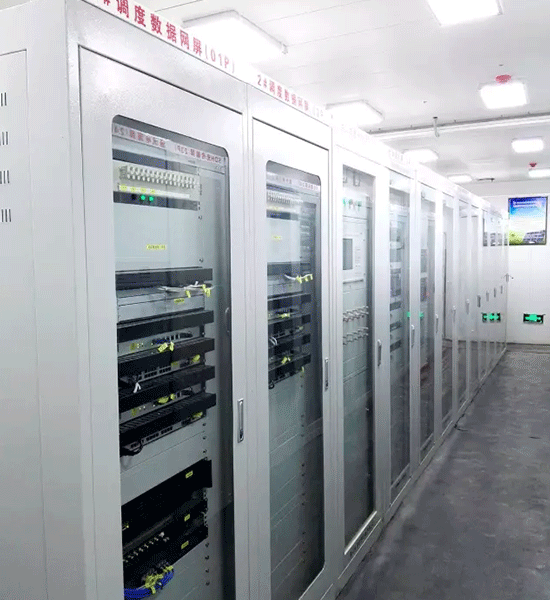

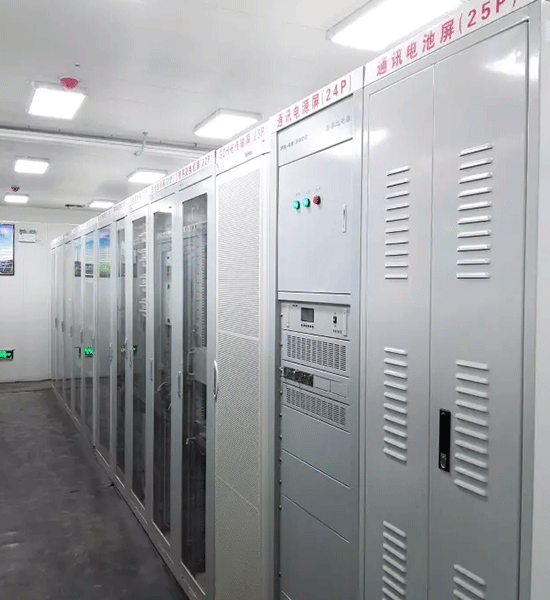

为保证电费计量系统的精度要求，电费计量系统的表计单独设置。各电压等级线路、低压无功补偿回路、站用变压器高、低压侧均装设多功能电度表，接入电能量采集处理器，电能量采集处理器通过数据网向相关用电部门传送电能量信息，通过RS485口向监控系统传送信息。计算机监控系统的电气模拟量采集采用交流采样。设置1套独立的微机五防系统，防误操作由计算机监控系统实现，满足集控站遥控闭锁功能。开关站不考虑配置常规测量表计（380V低压配电盘除外），测量功能由微机监控系统实现；计算机监控系统应采用开放、分层分布式网络结构，采用开放式多任务实时操作系统，多窗口人机界面。网络协议采用TCP/IP协议。计算机监控系统的通信网络应采用符合国际标准的开放式网络。网络的抗干扰能力，传送速率及传送距离应满足系统监控功能及调度自动化实时性的要求。整个系统分成站控层和间隔层。计算机监控系统应组态灵活，具有较好的可维修性和可扩性，计算机系统应采取有效措施，以防止由于各类计算机病毒侵害造成系统内存数据丢失或系统损坏。站控层和间隔层网络均要求双网结构，相互独立，同一房间内传输介质为双绞线，二次设备室和配电装置间传输介质采用光缆。通信网络通讯速率应满足系统实时性要求，应不小于100Mbps。

与常规变电站相比，预制舱智能变电站有几大优势特点，常规站建造占地广，周期接近一年时间。湘能楚天电力集团是唯一能提供装配式集成变电站和预制舱式变电站二种解决方案的创新企业。

预制舱式变电站是采用先进、可靠、集成和环保的智能设备，以全站信息化、网络化等现代科技，自动完成信息采集、测量、控制等要求，从一次舱、二次舱、SVG、消弧接地等设备按照“标准化设计、工厂化加工”的思路，在工厂进行预制灵活小型化，在运输条件有限的情况下设备顺利抵达现场，在现场进行集成组装，解决了“变电站进城难”的现实问题，占地少，到现场安装调试即可，周期只要50天。预制舱舱体底架由型钢焊接而成，舱体骨架为焊装一体式结构，主要钢材材质选用优质碳素结构钢，屈服强度不小于235MPa，有足够的机械强度和刚度，在起吊、运输和安装时不会产生变形，满足GB17467《高低压预装式变电站》防冲击试验要求，并耐受以下的负荷和撞击：预制舱舱体应运用“冰箱”保温措施与工艺，采用多层复合保温结构，（内部填充物采用建设部许可保温材料，确保整个预制舱的保温和防火性能）+环保防火装修层，壁板厚度不小于120mm，保证保温功效。保温材料导热系数不大于0.04 W/(m•K)；

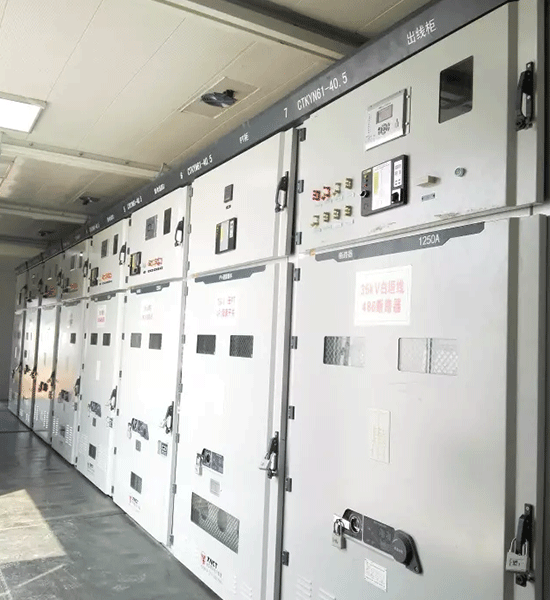

智能变电站的电气设备都装在预制舱内，不受灰尘、雨水、日照、风雪影响，维护成本大大降低，运行过程中的噪声及电磁辐射也都被屏蔽在金属层内。再加上又是无人值守，充分运用了智能化设备，实现在线监控，既节省了人力，又提高了安全性。湘能团队正是拥有了先进的设备制造板块的科技利器，才助推了垣曲项目在6·30前顺利完成并网。
