国家电投山西平遥50MW风电场升压站EPC工程

发表时间:2021-03-01

新年的脚步临近,国家电投山西平遥50MW风电场现场传来好消息,2020年12月29日上午7点58分,由湘能楚天电力集团EPC总包的国家电投山西平遥50MW风电场升压站工程成功送电,湘能楚天与国家电投有着长期友好合作关系,国家电投山西平遥升压站的顺利实施,为双方友谊再添佳话。1614646372133665.jpg

国家电投平遥南山5万千瓦风电场被列入山西省风电建设开发项目中,投资建设主体为平遥县国家电投新能源发电有限公司。该项目容量为50MW,安装2台单机容量为2000kW和20台单机容量为2300kW的风力发电机组,通过2回35kV线路汇集接入该风电场110kV升压站,采用预制舱变电站建站模式,安装1台容量为50MVA的主变压器,110kV电气主接线采用线变组接线,35kV主接线采用单母线接线。

110kV 电气主接线:本站 110kV出线本、远期 1回,主变进线本、远期 1回。本站 110kV接线本期及远期采用线变组接线。35kV电气主接线:35kV本期及远期采用单母线接线。110kV配电装置采用 GIS设备,户外布置,断路器操动机构为弹簧机构。采用母线共箱式 GIS,断路器单列布置。互感器采用“常规互感器+合并单元”组合方式。主要技术参数为:126kV,2000A,40kA∕4s,100kA。主变压器本期采用卧龙电气银川变压器有限公司的三相双绕组(带平衡绕组)油浸式有载调压自冷变压器。35kV设备采用铠装移开式金属封闭开关柜,单列布置。主变压器进线、风机出线、站用变等开关柜选用真空断路器,无功补偿柜选用 SF6断路器,断路器操动机构选用弹簧机构。35kV动态无功补偿装置1套,根据变化情况可自动调节无功在感性15Mvar~容性15Mvar(平滑、快速、无断点连续可调)输出(单套无功补充范围−15Mvar~15Mvar),实现升压站在任意负荷下的高功率因数运行,且具有较好的滤波效果。导体选择:1)110kV母线的载流量按最大穿越功率选择,按发热条件校验;2)主变压器进线回路导体选择,按持续工作电流选择;3)110kV出线回路的导体规格不小于送电线路的规格

本变电站设置1个二次设备室。二次设备划分为站控层设备模块、通信设备模块、公用设备模块、交直流电源系统模块、主变间隔层设备模块,模块化布置于二次设备室。二次设备设置如下模块:(1) 站控层设备模块:包含监控系统站控层设备、调度数据网络设备、二次系统安全防护设备等。2)公用设备模块:包含公用测控装置、时钟同步系统、故障录波装置、保护及故障信息管理系统子站、辅助控制系统等。(3)通信设备模块:包含光纤系统通信设备、站内通信设备等。4直流电源系统模块:包含直流电源、交流不间断电源(UPS)、 事故照明电源、试验电源屏、通信电源(DC/DC)、蓄电池等。(5)主变间隔层设备模块:包含110kV线路保护装置、主变压器保护装置、主变测控装置等。



回首整个项目实施过程中,这种低温严寒依然汗如雨下的工作场景,已经成为一种常态:现场人员在凛冽寒风中进行实地考察和测量;业主方工作人员放弃休息时间,加班加点,紧密配合现场施工,只为确保如期完成送电。

项目部各专业人员一直坚守在岗位上,积极与山西省电力公司及晋中供电公司沟通协调,联调时加班加点,随时汇报调试进度,做到自己把握有度,让业主对工程进度满意。同时,项目部始终把安全工作放在第一位、并落到实处始终坚持安全第一,预防为主的方针,切实做好项目部疫情防控的同时,定期在一线进行安全和质量检查,密切关注现场电气装置动态,保证施工现场安全零事故,质量问题零缺陷的目标。甲方领导及项目部所有工作人员时刻保持高效的工作状态、高涨的工作热情,克服低温严寒、时间紧迫等诸多不利因素,如期完成送电任务。

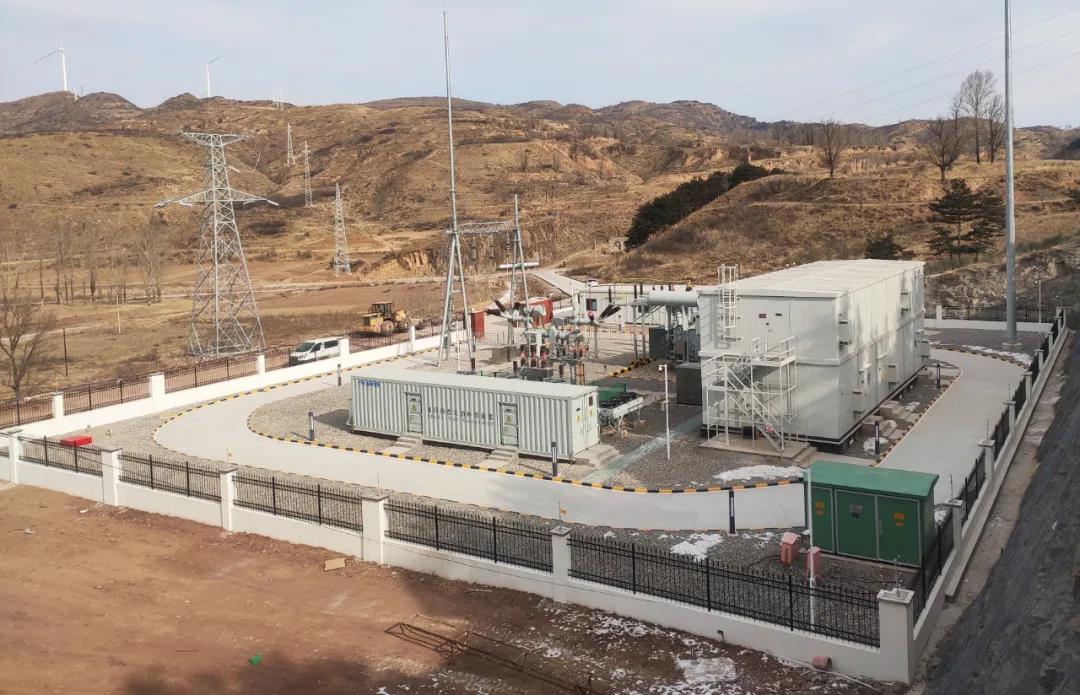

预制式变电站采用工厂预制,所以设备在工厂制作完成之后进行预拼接,调试完成之后再解列并编号,按一定的顺序发往现场,以利于现场就位和安装,保证安装精度和安全,对于工厂安装和解列以及现场安装,公司制定了一套严格的操作规程,供安装时用。预制舱整体防护等级不低于IP54,具备防尘、防潮、防凝露的效果。舱体内部采用阻燃绝缘隔板,严格分成各个隔室, 各个隔室之间的防护等级为IP4X。满足设备安装、运行和维护要求确保设备运行安全可靠外,还需做好人机工程学设计和内部的外观处理,确保舱内整洁、美观。舱内应设置集成吊顶,无顶部骨架、横梁外露;壁板洁净平整,无外露骨架

该项目投产后,是山西平遥风能资源开发与利用的一个重要里程碑,当地风资源将得到有效、充分利用,有利于晋中地区传统以燃煤发电为主的电力系统能源结构调整,从而降低常规一次能源消耗、减少污染,发挥保护环境的作用,为社会和经济的可持续发展提供保证。1614646390806759.jpg1614646393102996.jpg


正因为有这样一群可敬可爱的人在平凡的岗位上不惧艰苦、兢兢业业;正因为他们对自己工作的敬业执着、无畏担当;正因为他们对公司安全生产的尽心尽力,无私奉献;共同树立起湘能楚天重合同、守信誉、始终把质量、工期放在第一位的优良企业形象,也让湘能楚天“做技术实力最雄厚的新型变电站开发商”的服务理念得到充分展现!湘能楚天继续发扬“尽我所能,实现可能”的企业精神,认真履约,不辱使命,以最高标准、最严要求、最好质量、最快速度,圆满完成各项建设任务,打造“靠得住、信得过”的履约品牌,让每一座变电站成为经得起时间冲刷的不朽作品。
