通威省级渔业精品园40MWp渔光一体项目(龙袍)预制舱变电站项目

发表时间:2020-12-24

龙袍项目位于南京市六合区龙袍街道赵坝村,项目总投资1.6亿元人民币,建设开发单位为通威渔光一体科技(北京)有限公司。项目采用的是35kV预制舱式变电站的 建站方式,同时解决了常规站占地广、建设周期长两大问题。一座常规站建设周期一般接近一年,而我们的预制舱式变电站只需要50天。

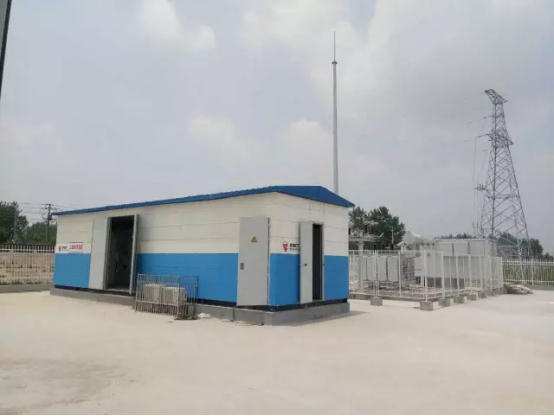

通威省级渔业精品园40MWp渔光一体项目(龙袍)项目项目实景图

湘能楚天预制舱式变电站通过整体集成设计理念,以集成、低碳、环保的智能设备,优化了变电站主接线和总平面布局,具有“占地少、造价省、可靠性高、建设效率高”的特点,取消了站内全部建筑物,全站采用预制舱代替以往的变电站主控楼和各个小室,二次设备采用预制舱式组合设备,舱内保护装置实现前安装、前接线、前显示“三前”功能,二次控制电缆和光缆均采用双端预制式,实现了“即插即用”。湘能楚天电力集团正式通过此利器,让龙袍项目在6.30前顺利完成并网。


湘能楚天电力集团讯(编辑 天天)6月20日,湘能楚天电力集团双喜临门,通威省级渔业精品园40MWp渔光一体项目(龙袍)(以下简称“龙袍项目”)顺利并网发电,长沙恒大江湾五期配电工程(以下简称“恒大江湾项目”)送电成功。充分展示出集团变电装配、配电事业的齐头并进,也是集团以湖南配电为根基,辐射全国变电装配事业总体战略布局的完美体现。

双线报捷,领导祝贺

龙袍项目并网发电、恒大江湾项目送电成功捷报传来,集团董事长、执行总裁及相关领导纷纷向两个项目部发去贺电表示祝贺,并向奋战在一线的项目部全体成员表示最诚挚的问候。通威集团、恒大地产集团高层同时发来贺电,肯定了我集团高效、务实的作风,并表达了想达成长期战略合作的意向。

变电装配、配电事业,齐头并进

湘能楚天电力集团以配电事业起家,经过十余年的发展,形成以配电为基础,以变电装配向全国辐射的整体发展态势,并在全国率先形成电力设计、电力设备、电力安装、电力运维一站式服务平台。变电装配事业的发展离不开集团全体同仁的辛勤付出,更得益于集团自主研发的全国首创第五代装配式集成变电站和全国处于领先地位的模块化(预制舱式)组合变电站,使我集团成为唯一能提供装配式集成变电站和预制仓式变电站二种解决方案的创新企业,在变电站技术方面处于绝对的领先地位。也正是由于在变电装配上得天独厚的优势,进一步促进了集团变电工程的蓬勃发展。当然我们在发展变电事业的同时,也不断的夯实配电事业,形成了变电装配、配电事业齐头并进的发展模式。

技术引领变电装配事业发展

龙袍项目采用的是预制仓式变电站,同时解决了常规站占地广、建设周期长两大问题。一座常规站建设周期一般接近一年,而我们的预制仓式变电站只需要50天。预制仓式变电站通过整体集成设计理念,以集成、低碳、环保的智能设备,优化了变电站主接线和总平面布局,具有“占地少、造价省、可靠性高、建设效率高”的特点,取消了站内全部建筑物,全站采用预制舱代替以往的变电站主控楼和各个小室,二次设备采用预制舱式组合设备,舱内保护装置实现前安装、前接线、前显示“三前”功能,二次控制电缆和光缆均采用双端预制式,实现了“即插即用”。湘能楚天电力集团正式通过此利器,让龙袍项目在6.30前顺利完成并网。


平台夯实配电事业

恒大江湾项目我集团从设计开始就提供服务,设备集团自行生产,经验丰富的项目经理带领专业的施工队伍现场施工、调试直至最后送电,形成了一条龙服务。从而减少了整个项目实施中的不少中间环节,为客户节省不少时间及资金,平台化的服务体系也让工程质量得到了更大的保证。

严把最后关,顺利实现并网和送电

龙袍项目今天迎来并网的关键时刻,早早的项目部就组织人员去进行送电前的最后一次系统检查,确保万无一失。看到当地供电公司顺利送上电的那一刻,项目部全体成员全场欢呼。下面来看看龙袍项目安全送电的具体操作流程。

1、6月19日接到供电公司调度通知于6月20日送电,在6月20日供电公司进行外线路冲击三次后,SVG要保持在容性、手动状态,电站再等待供电公司下一步调令。

2、收到调度通知后,根据工作票流程,合上PT柜隔离开关,再合上出线柜隔离开关,确认无误后,由中控室合上真空断路器,检查线路电压。

3、根据工作票流程,合上SVG开关柜,冲击SVG电缆三次,完成后,合户外隔离开关,冲击变压器五次,间隔20分钟。

4、根据工作票流程,合上汇流端子箱断路器,再合上光伏区箱变负荷开关、合上低压进线断路器、合上低压出线断路器;送逆变器,完成第一步并网。

5、根据工作票流程合上SVG内部断路器,根据实际情况调整参数,核查向量,6月21日等待供电公司发并网票,完成正式并网。

恒大江湾项目今天到了送电关键时刻,为了做到安全送电项目部人员在送电前积极准备,送电时严格操作及随时观察确认。下面来看看送电前准备和送电过程中的具体操作步骤。

一、送电前准备工作

1、配电室内卫生清洁,开关柜、变压器内杂物清理干净,盖好盖板; 2、检查变压器及开关柜内母排、电缆的连接情况,所有螺丝必须紧固,元器件的带电部位与柜体及相间必须保持足够的安全距离;

3、送电前对安全用具做好试验,并配备检验合格后的测量器具,准备好消防器材。配电室内准备好各类警示牌、停电牌;

4、检查接地、接零是否完好、可靠;

5、检查开关柜内二次接线是否正确,接线端子是否紧固;

6、所有待投运设备的保护整定值按配电系统图要求整定好。

二、送电步骤

1、断开10kV配电室变压器柜接地刀,摇进变压器柜断路器小车;

2、合上高压进线隔离柜负荷开关;

3、按下变压器合闸按钮,对变压器进行五次冲击,每次间隔5分钟;

4、依次推进各低压开关柜抽屉,合上断路器,用万用表测量电压是否正常,检查各低压柜应无异常;

5、所有设备送电完毕后,带电运行24小时。

强强联手,共赢未来

龙袍项目位于南京市六合区龙袍街道赵坝村,赵坝村位于街道东南端,南临长江、北依滁河、东与仪征市青山镇隔江相望,拥有长江与滁河之间自然形成的几千亩江滩湿地和9.5公里风景秀丽的江滁堤沿线,是长江之滨,滁河入江口处的纯农业村,而且也是一个三面环水、一方通陆、交通便利、环境优美、生态良好的区级社会主义新农村建设示范村和市级生态村。赵坝村近年来在街道党委、政府的关心支持下,在全村党员干部的共同努力下,并依托江滩独特的优势水面资源,开发江水养殖,形成江滁沿线千亩水产品养殖规模。龙袍项目总投资1.6亿元人民币,由通威渔光一体科技(北京)有限公司建设,常州正衡电力工程监理有限公司监理,特变电工新疆能源股份有限公司施工。通威股份有限公司是由通威集团控股,以农业、新能源为主业,并在化工、生物工程、建筑与房地产等行业快速发展的大型民营科技型上市公司(股票代码:600438),全力发展饲料及水产主业,积极延伸产业链条,打造农业产业化国家重点龙头企业。

恒大江湾项目位于长沙市远大一路与农园路交汇处,由恒大地产集团建设,中建五局第三建设有限公司施工,湖南亚飞项目管理有限公司监理,芙蓉区城市管理和行政执法局批准审批围挡道路施工管理。长沙恒大江湾(五期)剧场为四层公建,建筑面积为:11855.61㎡;19#栋为23层酒店式公寓,建筑面积为:26309.28㎡;18#栋为30层酒店式公寓,建筑面积为:48362.17㎡;地下室为一层平战结合地下室,平时为汽车库,战时设置2个人防防护单元。地下室总建筑面积:17567.02 ㎡(其中人防建筑面积2602.45㎡),地下室总停车位数495个。本项目申请新装专变容量5700kVA,根据长沙市电业局批复的供电方案,采用10kV双电源供电,主供电源由110kV新安变电站312间隔新出一回经新设智能环网柜K1电缆供电,备供电源由110kV新安变电站370间隔智能环网柜K3电缆供电。长沙恒大江湾(五期)在18#栋地下室设置一个配电房,变压器台数为2台1600kVA。在19#栋地下室设置一个配电房,变压器台数为2台1250kVA。主备电源均采用电缆接入客户受压装置进线桩头。

湘能楚天电力集团以强大的一站式服务平台、创新的技术、客户至上的原则、诚信务实的作风打动了他们,达成合作。通过集团全体共同努力,向客户交出了满意的答卷。

不忘初心,回报社会

湘能楚天电力集团凭借前瞻决策、扎根并服务电力行业多年为基础,以专业承包电力项目,结合科技创新与专业制造实体,成为全国民营首家集电力设计、电力安装、电气设备研发、“智”造的综合性电力运营集团。成绩的取得离不开大家的支持,我们将一直秉承客户至上的原则,以技术引领为核心的战略方针,积极投身于国家的电力事业中,做出更多优势工程,为国家的电力建设尽我们的一份力量。
