大唐集团200MW漫景风电场是大唐国际新能源开发的重点项目，位于河北承德市丰宁满族自治县，处京北第一草原核心位置，建设规模为200MW风力发电，同时投运建设220kV升压站一座。

大唐丰宁大滩风电场规划容量为200MW，一次建成。风电场内配套新建1座220kV升压站，升压站容量2x100MVA，选用2台100MVA有载调压升压变压器。风场升压站以1回220kV出线接入骆驼沟220kV汇集站。220kV侧采用单母线接线，本期建设1回出线间隔、2回主变进线间隔、1回母线PT间隔。220kV中性点采用直接接地方式。35kV侧为两段单母线接线，两段母线无电气联接，每段母线建设出线间隔6回（各含1回备用）。I段母线共建设13回间隔，II段母线共建设12回间隔。本期35kV集电线路由东侧进线。根据国网冀北电力有限公司《国网冀北电力有限公司关于印发河北大唐国际丰宁大滩风电场200WM 工程接入系统报告评审意见》的要求，升压站每台主变低压侧需配置不低于-7~+35Mvar的动态可连续调节无功补偿装置。根据批复意见，每段母线配置1套21Mvar的SVG和2组7Mvar的滤波电容器。

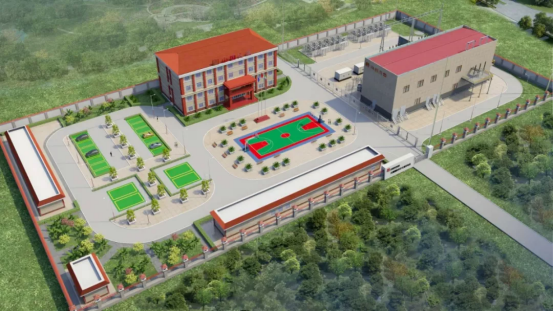

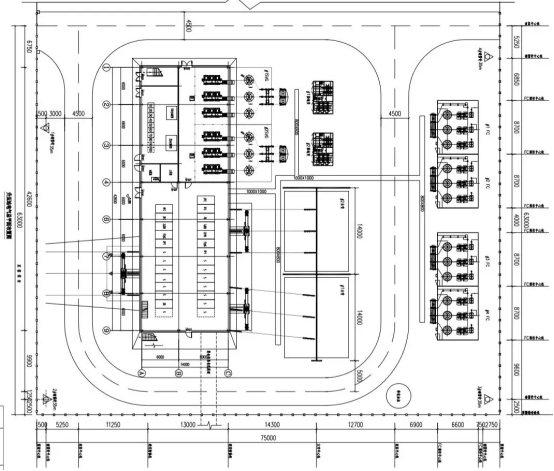

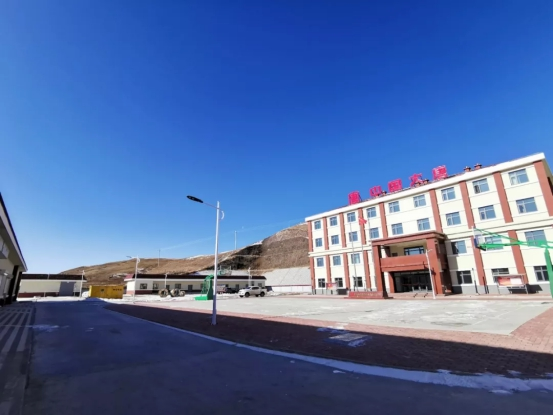

本工程升压站分生产区和生活区，生产区位于升压站动侧，生活区位于西侧。生产区设置一栋电气综合楼，双层建筑，位于生产区南侧。220kV配电装置采用GIS设备，布置于电气综合楼二层，向南出线。主变压器、SVG室外设备、接地变及接地电阻成套装置布置于电气综合楼北侧。35kV配电装置室、站用电室及SVG室布置于电气综合楼一层，35kV集电线路由东侧进线。GIS室、继保室、蓄电池室布置于电气综合楼二层。主控室布置于生活区综合楼二层。站用电电压为380/220V，为中性点直接接地系统。升压站设1台容量为800kVA的站用变压器以及1台容量为630kVA的施工变兼备用变。站用变压器电源由升压站35kV I段母线引接，电压比36.75±2×2.5%/0.4kV，接线组别为Dyn11；施工变兼备用变电源由站外10kV线路引接，电压比为10±2×2.5%/0.4kV，接线组别为Dyn11。两台变压器均采用干式变压器，其中均布置于电气综合楼一层站用电室内全站采用独立避雷针作为直击雷保护，站内设4根35m高的独立避雷针对主变、主变架构、SVG室外设备、滤波电容器、接地变等电气设备以及电气综合楼进行直接雷防护。若避雷针距路边不足3米，需在避雷针四周敷设砾石或沥青。

大唐国际丰宁大滩风电场220kV集成式升压站多方比较后选用湘能楚天装配式集成变电站，既是对装配式集成变电站安全可靠、节省土地、缩短工期、延长寿命、远程监控、绿色环保等优势的肯定，更是对湘能楚天装配式集成站在节约项目施工工期，提高经济效率，保证风电场运行，为绿色能源工程提供可靠电力系统保证的一次重要检验，是变电站创新发展的重要里程碑。

预制舱舱体运用“冰箱”保温措施与工艺，采用双层优质钢板（内部填注防火聚氨酯发泡保温材料）加环保金属装修层。门板厚度不低于50mm，保证到“24 墙”保温功效。

预制舱采用双层优质钢板且内外层钢板间需处于悬浮状态（点接触断桥技术），最小间隙不小于3mm，内外层钢板之间填注聚氨酯阻燃发泡保温材料，保温材料隔热系数＜0.024w/（m.k），密度 37kg/m³，内外层钢板的热传导率小于2%。

舱体内设置自动温控系统，并加装工业型加热装置，具备长时间加热功能，以保证舱体内的运行环境的稳定性。

  为保证舱内设备运行环境，舱体内应装设微正压挂壁式一体化智能工业空调。为使舱内温度、湿度得到均匀调整和控制，舱体顶部应设置循环风道，并在风道上均匀设置流量可调的出风阀门.

基础采用现浇混凝土基础，变电站的围墙、大门、结构支架、设备支架等全部采用组合式装配钢结构、蒸压轻质加气混凝土板，所有钢结构构件在工厂预制，进行工业化、规模化生产，技术统一化，规格标准化。现场作业工作量大大减少，劳动强度大大降低。
