项目场址范围位于云南省大理市南涧县南涧镇瓦折村，场址海拔高度1537～1821m。光伏电站额定容量30MW，新建一座35kV预制舱变电站，35kV主接线本远期采用单母线接线形式，光伏项目场区经2回集电线路接入35kV开关站，开关站经1回线路接入至110kV南涧变35kV侧。

本期新建2面集电线路开关柜、1面35kV送出线路开关柜、1面SVG开关柜、1面接地兼站用变柜、1面母线PT柜、共6面柜;新建35kV高压动态无功补偿1组，本期±3Mvar。

本开关站的电气接线力求简单、可靠和操作灵活方便。开关站电气主接线规模如下：35kV终期采用单母线线接线，本期采用单母线接线；开关站无功补偿采用35kV动态无功补偿方式（SVG），无功补偿容量本期为1×±3Mvar接于35kV；35kV中性点接地方式35kV系统采用经小电阻接地方式。

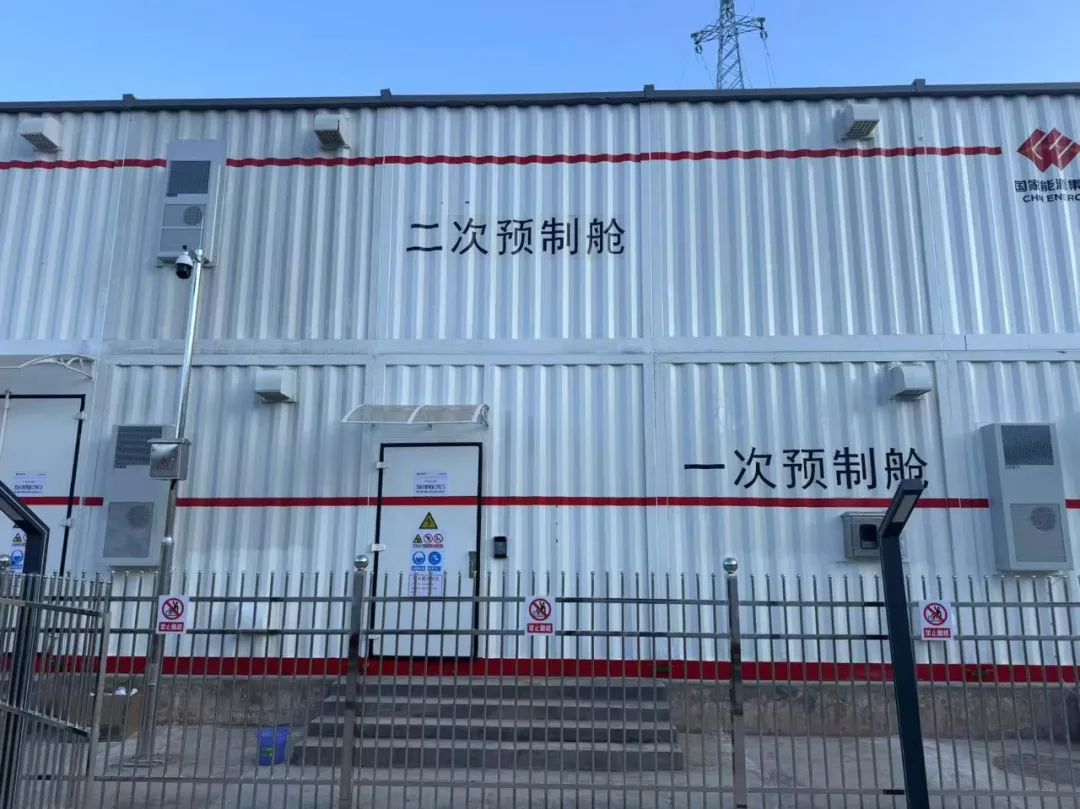

设置1个二次舱。二次设备划分为站控层设备模块、通信设备模块、公用设备模块、交直流电源系统模块、主变间隔层设备模块、线路间隔层模块，模块化布置于二次舱。

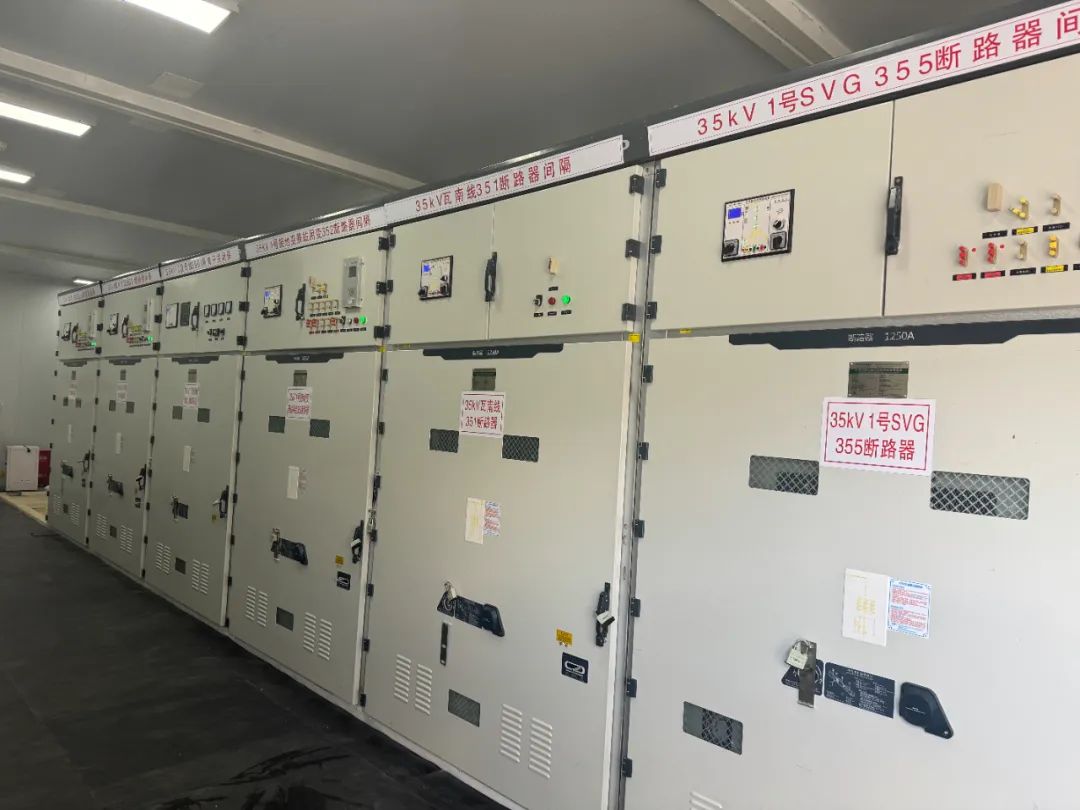

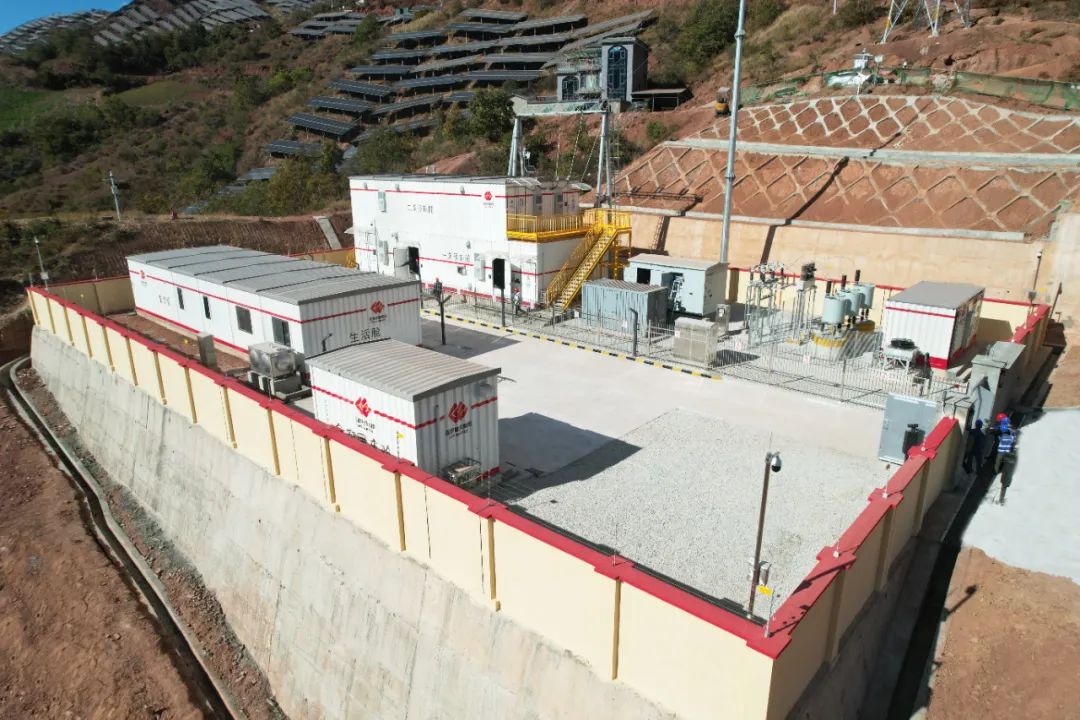

电气平面布置力求紧凑合理，出线方便，节约投资，设备区由东到西，依次为SVG、35kV配电装置、二次设备室、接地变兼站用变，35kV配电装置采用户内金属铠装移开中置式开关柜单列布置于预制舱内，电缆进线。35kV配电装置、400V配电装置、二次设备和SVG无功补偿装置均为预制舱室，分别布置在相应的设备区域内。

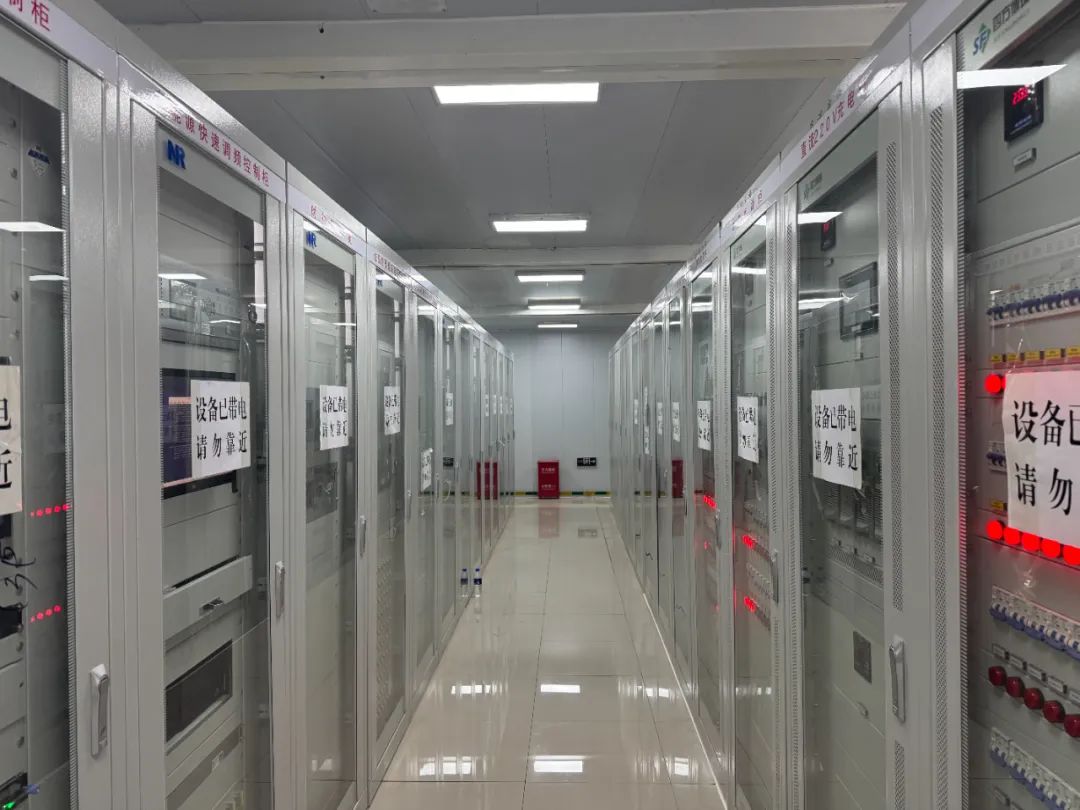

各个舱体之间均设有电缆通道并相互连通，35kV 预制舱内包括 35kV 配电装置；二次设备舱内包括400V低压开关柜、保护屏、测控屏、电度表计屏、故障录波器屏、直流馈线柜、直流充电柜、UPS柜、系统通信等设备。在二次设备舱体端单独设置一个主控室。

蓄电池舱按一个舱体配置。

开关站站址海拔高度在2000m以下，本站址处于e级污秽区。设备选择按照e级污秽选择。

本工程对中性点非直接接地的35kV、10kV户外电气设备，统一爬电比距取53.7mm/kV。

按上述要求选择设备，折算成外绝缘有效爬电距离：35kV设备不小于40.5/√3×53.7mm≈1256mm；10kV设备不小于12/√3×53.7mm≈372mm；35kV户内设备不小于40.5/√3×43.3mm≈1013mm（空气绝缘）；10kV户内设备不小于12/√3×43.3mm≈300mm（空气绝缘）。根据GB 26128.2-2010《污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分》上述爬电距离尚应根据瓷件直径乘以爬距增大系数Kd,当瓷件直径在300～500mm时，Kd=1.1，当瓷件直径在大于500mm时，Kd=1.2。

本工程设置一根独立避雷针对屋外SVG、10kV备用变，接地变兼站用变，35kV预制舱，二次舱，蓄电池舱，生活舱、危废舱、固废舱等进行防直击雷保护；独立避雷针高30米，避雷针高度均以其安装所在地面为基准0米。

本工程配电装置的侵入雷电波保护，根据《交流电气装置的接地设计规范》GB/T 50065-2011和《交流电气装置的过电压保护和绝缘配合设计规范》GB/T 50064-2014 中规定，在开关站35kV出线和35kV母线上以及其它回路均设置一组无间隙金属氧化锌避雷器对雷电侵入波和其他过电压进行保护。
